ПТИ-Т-***-4/20-Б25

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи силы тока измерительные ПТИ-Т-4/20-Б25 предназначены для преобразования силы переменного тока в цепях, гальванически изолированных от питания и выхода.

Предназначены для работы в составе измерительных и управляющих систем.

Состоят из замкнутого магнитопровода с обмоткой и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе.

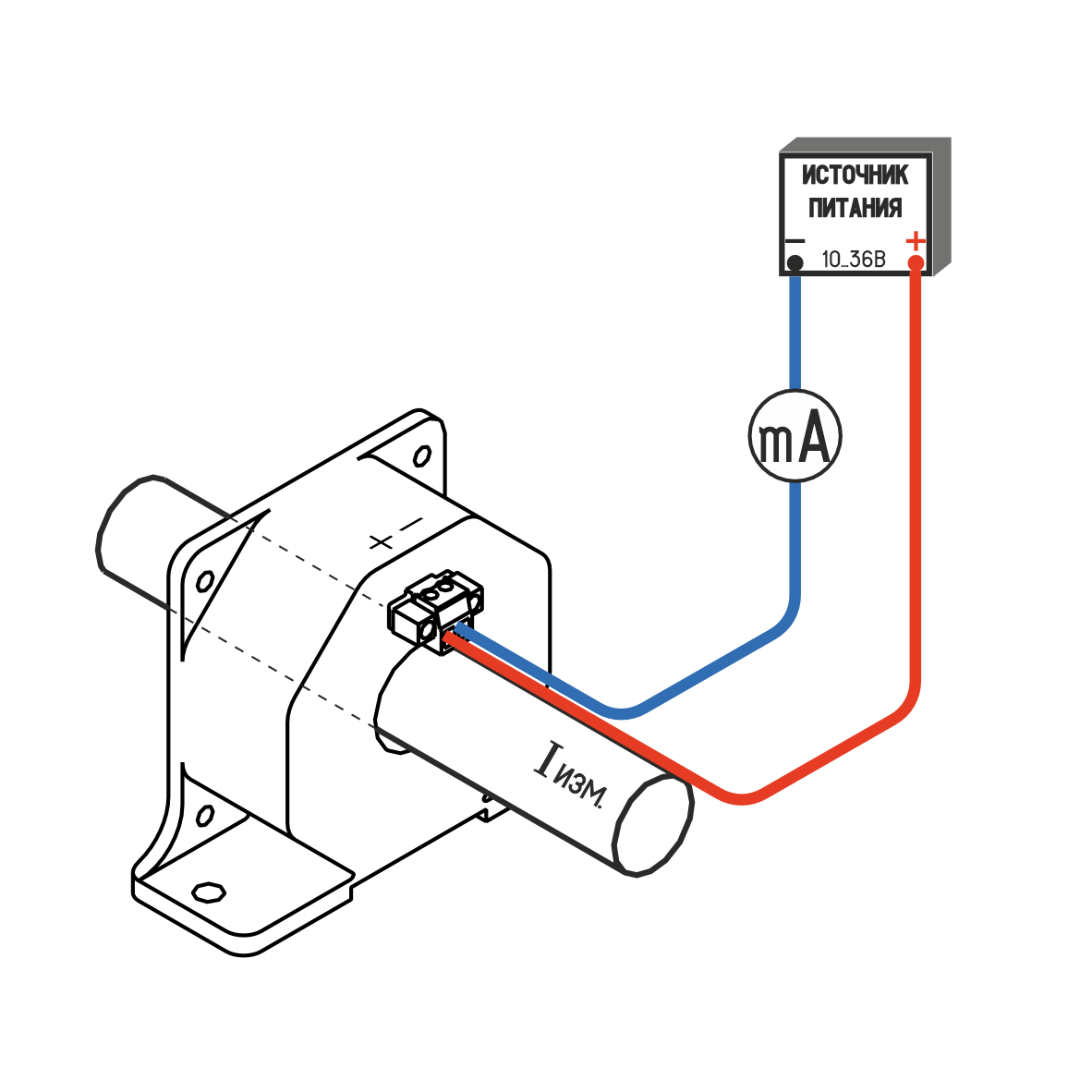

При протекании измеряемого тока по шине, охватываемой магнитопроводом, в обмотке наводится ток, пропорциональный измеряемому току, который протекает по нагрузочному резистору.

Описанная выше схема, дополнена детектором истинных среднеквадратических значений (True RMS). Сигнал, с нагрузочного резистора, преобразуется этим детектором в положительное напряжение, значение которого пропорционально истинному среднеквадратичному значению измеряемого тока. Схема передатчика токового интерфейса «токовая петля 4-20 мА», формирует из этого напряжения выходной токовый сигнал, пропорциональный истинному среднеквадратичному значению измеряемого тока.

Основные преимущества:

• сделано в России
• возможность монтажа на DIN рейку.

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - может комплектоваться промежуточной планкой для монтажа на DIN рейку.

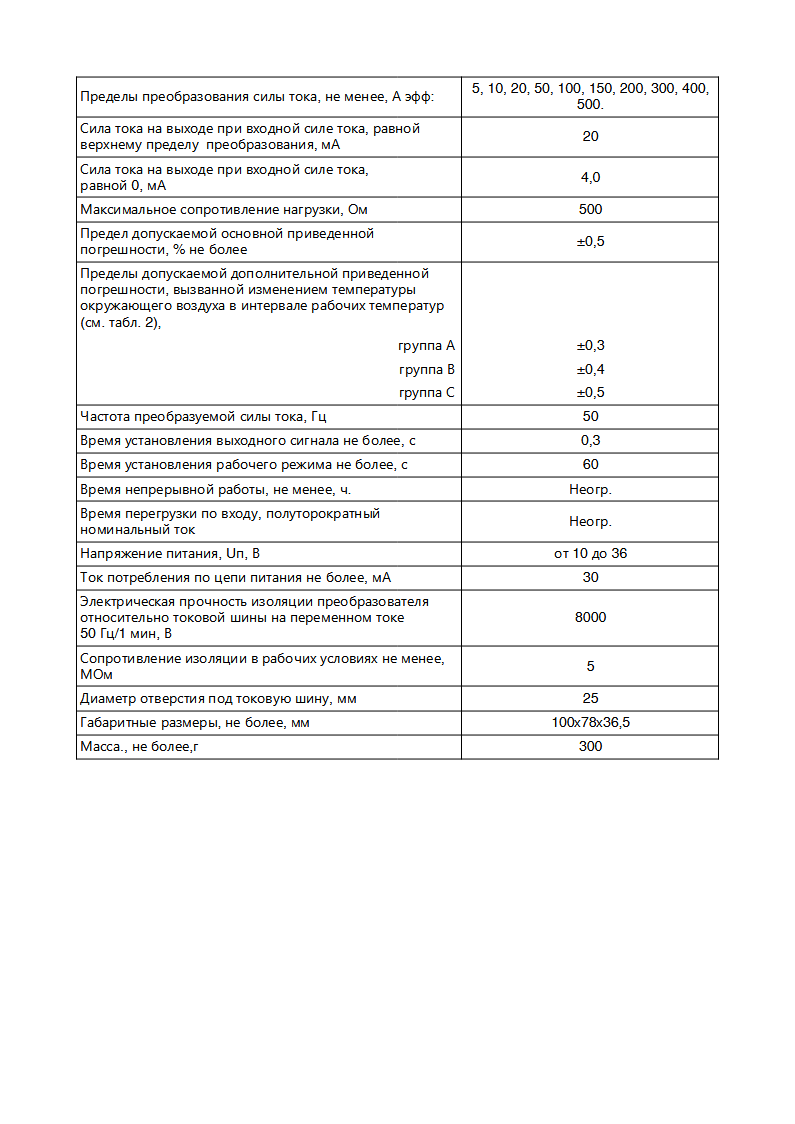

Основная приведенная погрешность не боле: 0,5%

Напряжение питания, В: 10 … 36

Диаметр отверстия под токовую шину, мм: 25

Частота преобразуемой силы тока: 0-50 Гц

Время установления рабочего режима: не более 60 с

Время нерерывной работы: не ограничено

Сопротивление изоляции в рабочих условия: 5 МОм

Электрическая прочность изоляции: 8 кВ

Время перегрузки по входу, полуторократн: не ограничено

lwh: 100x78x36

Weight: 300g
