ПИН-***-УА-Б1-Р-M

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи напряжения измерительные ПИТ-***-УА-Б1-Р-М предназначены для работы в составе измерительных и управляющих систем. Преобразуют мгновенные значения измеряемого напряжения постоянного и переменного тока в пропорциональные значения силы постоянного и переменного тока в цепях, гальванически изолированных от питания и выхода. Монтаж балластных резисторов осуществляется снаружи корпуса.

Диапазон измеряемых напряжений до 3000 В
Токозадающий резистор – снаружи корпуса
Электрическая прочность изоляции: 9 кВ
Выходной сигнал: 50 мА

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур

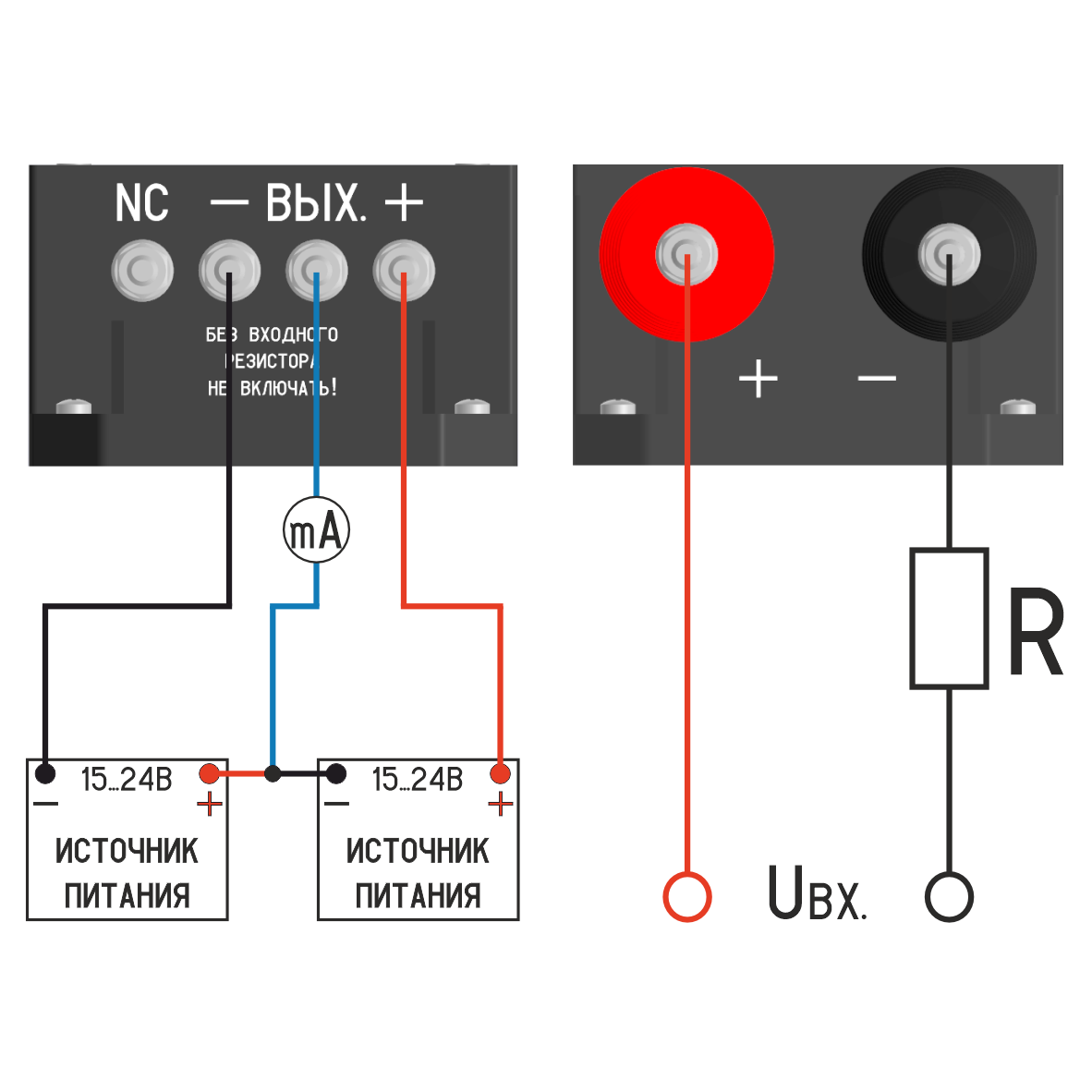

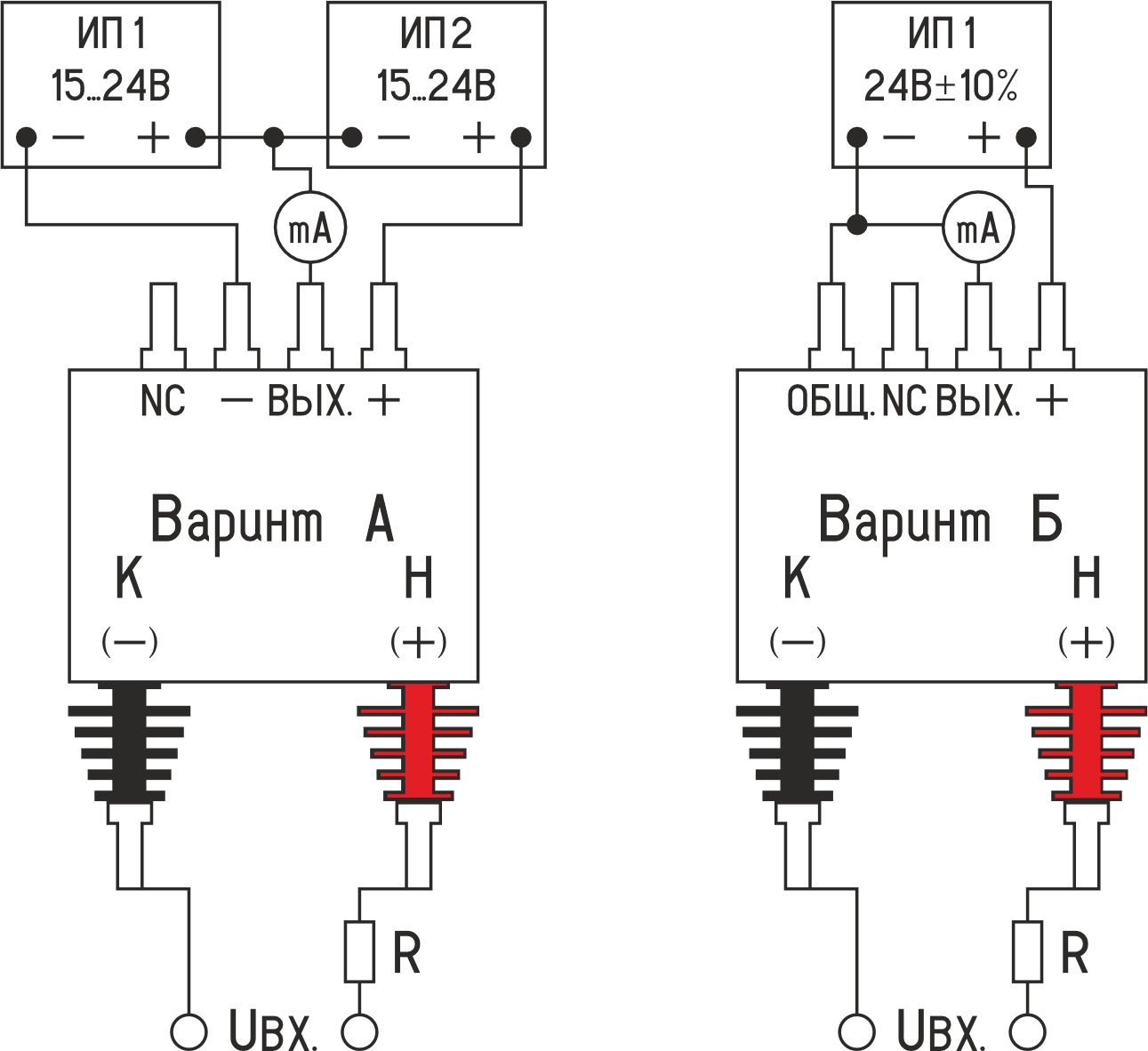

** - по согласованию с разработчиком допускается питание преобразователя от однополярного источника.

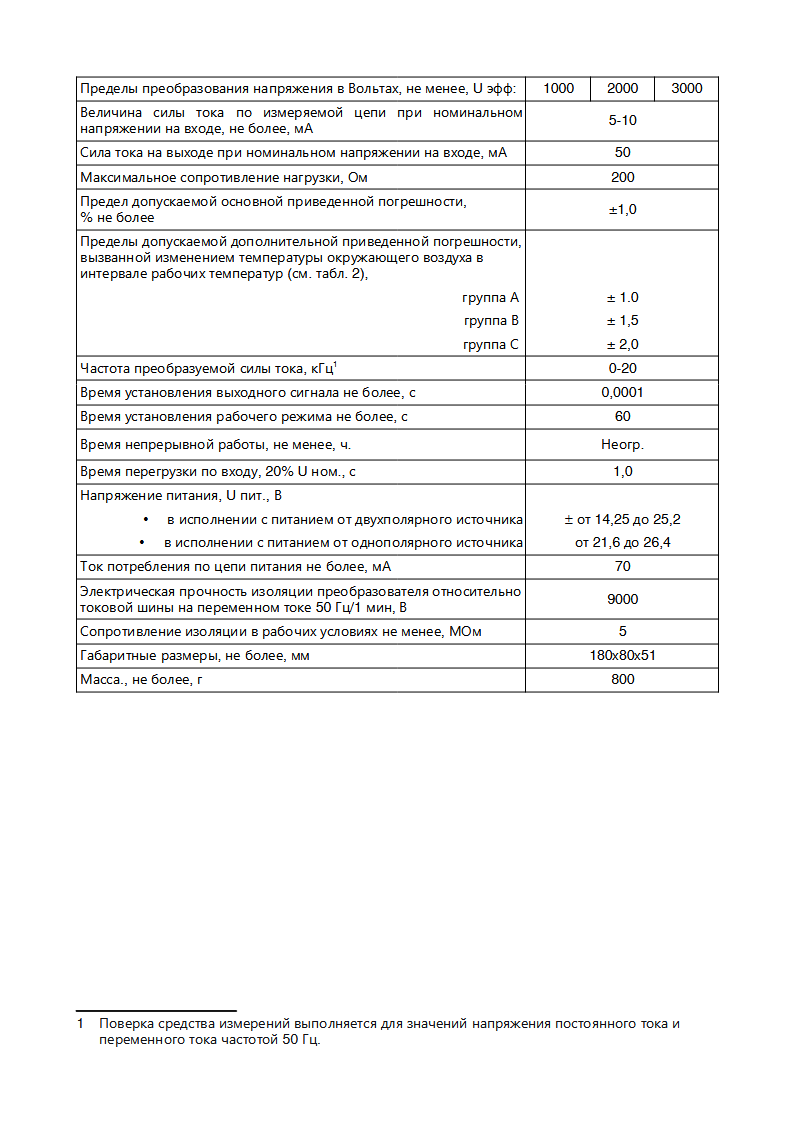

Uпит. для двухполярного источника, В: ±14,25 ... ±25,75

Диапазон рабочих температур,°С *: -40...+70

Электрическая прочность изоляции: 9 кВ

Ток потребления по цепи питания: 50 мА

Сила тока по измеряемой цепи при ном.: напряжении на вх. не более 5 мА

Max сопротивление нагрузки: 200 Ом

Частота преобразуемой силы тока: 0-60 Гц

Время установления выходного сигнала: не более 0,0001 с

Время установления рабочего режима: не более 60 с

Время нерерывной работы: не ограничено

Время перегрузки по входу, 20% U(ном.): 1,0 с

Сопротивление изоляции в рабочих условия: 5 МОм

lwh: 180x78x50

Weight: 800g
