Преобразователь напряжения измерительный ПИН-***-УА-Б-Р-M

СКАЧАТЬ ДОКУМЕНТАЦИЮ
Преобразователи напряжения измерительные ПИТ-***-УА-Б-Р-М предназначены для работы в составе измерительных и управляющих систем. Преобразуют мгновенные значения измеряемого напряжения постоянного и переменного тока в пропорциональные значения силы постоянного и переменного тока в цепях, гальванически изолированных от питания и выхода. Монтаж балластных резисторов осуществляется снаружи корпуса.

Диапазон измеряемых напряжений до 6000 В
Токозадающий резистор – снаружи корпуса
Электрическая прочность изоляции: 13 кВ
Выходной сигнал: 50 мА

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур

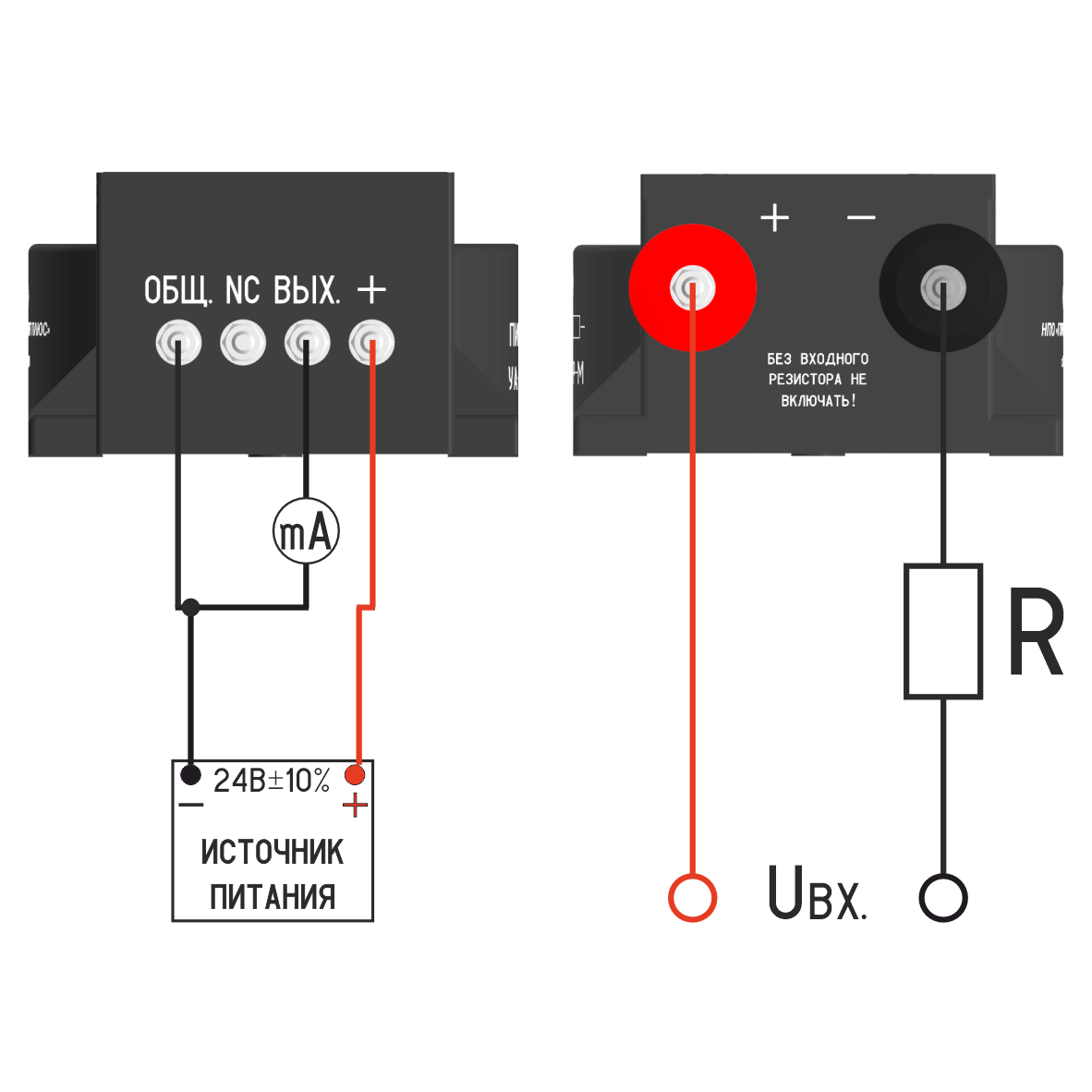

** - по согласованию с разработчиком допускается питание преобразователя от однополярного источника.

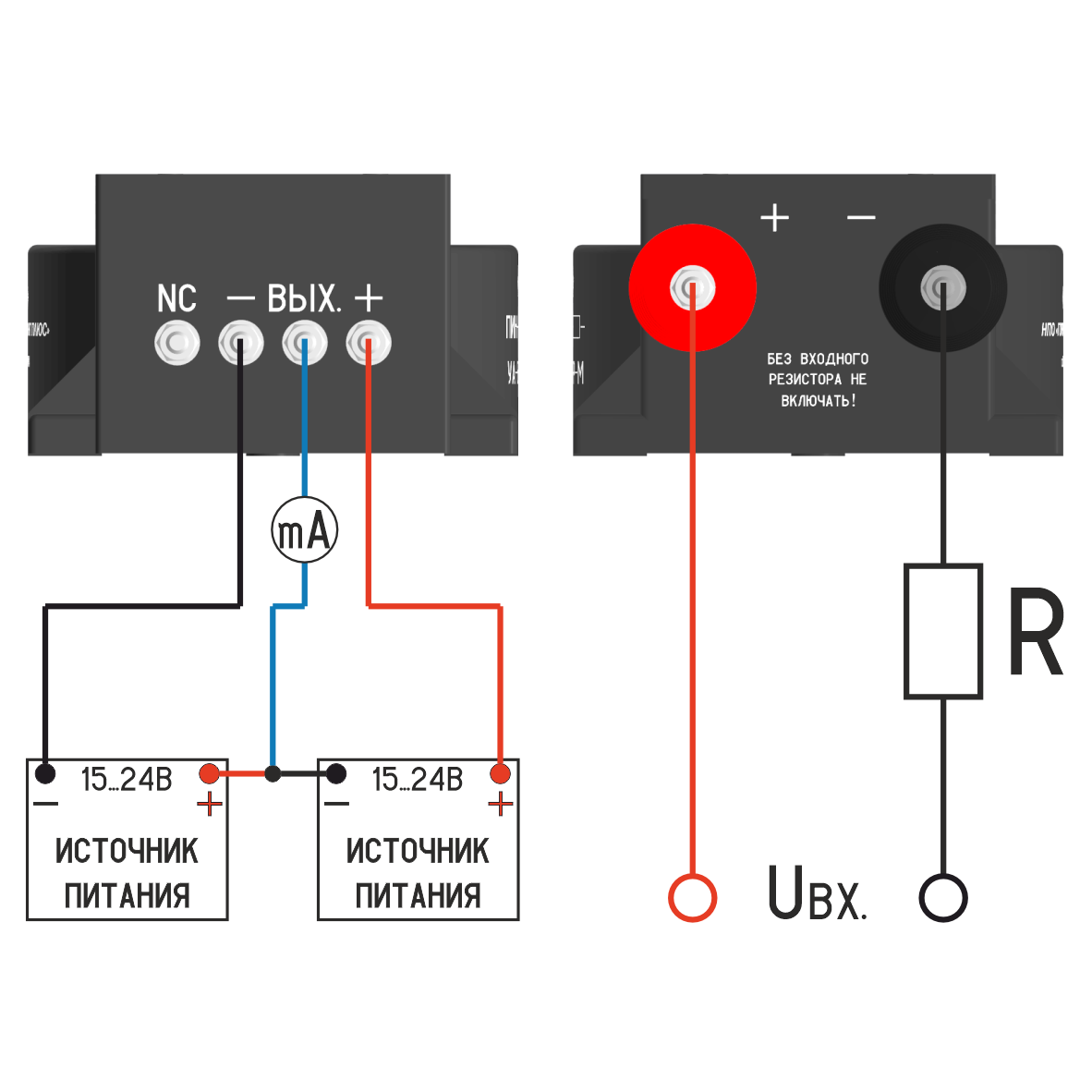

Uпит. для двухполярного источника, В: ±14,25 ... ±25,75

**Uпит. для однополярного источника, В: 21,6 ... 26,4

Диапазон рабочих температур,°С *: -40...+70

Электрическая прочность изоляции: 13 кВ

Ток потребления по цепи питания: 50 мА

Max сопротивление нагрузки: 200 Ом

Частота преобразуемой силы тока: 0-50 Гц

Время установления выходного сигнала: не более 0,0001 с

Время установления рабочего режима: не более 60 с

Время нерерывной работы: не ограничено

Время перегрузки по входу, 20% U(ном.): 1,0 с

Сопротивление изоляции в рабочих условия: 5 МОм

Электрическая прочность изоляции: 13 кВ

lwh: 215x107x64

Weight: 1800g
