ПИН-***-У-4/20-Б-M

СКАЧАТЬ ДОКУМЕНТАЦИЮ
Преобразователи напряжения измерительные ПИН-***-У-4/20-Б-М предназначены для работы в составе измерительных и управляющих систем. Преобразуют среднеквадратичное значение напряжения постоянного и переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА» с гальванической изоляцией от питания и выхода.

Диапазон измеряемых напряжений до 6000 В
Токозадающий резистор: внутри корпуса
Электрическая прочность изоляции: 13 кВ
Выходной сигнал: 4/20 мА

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур

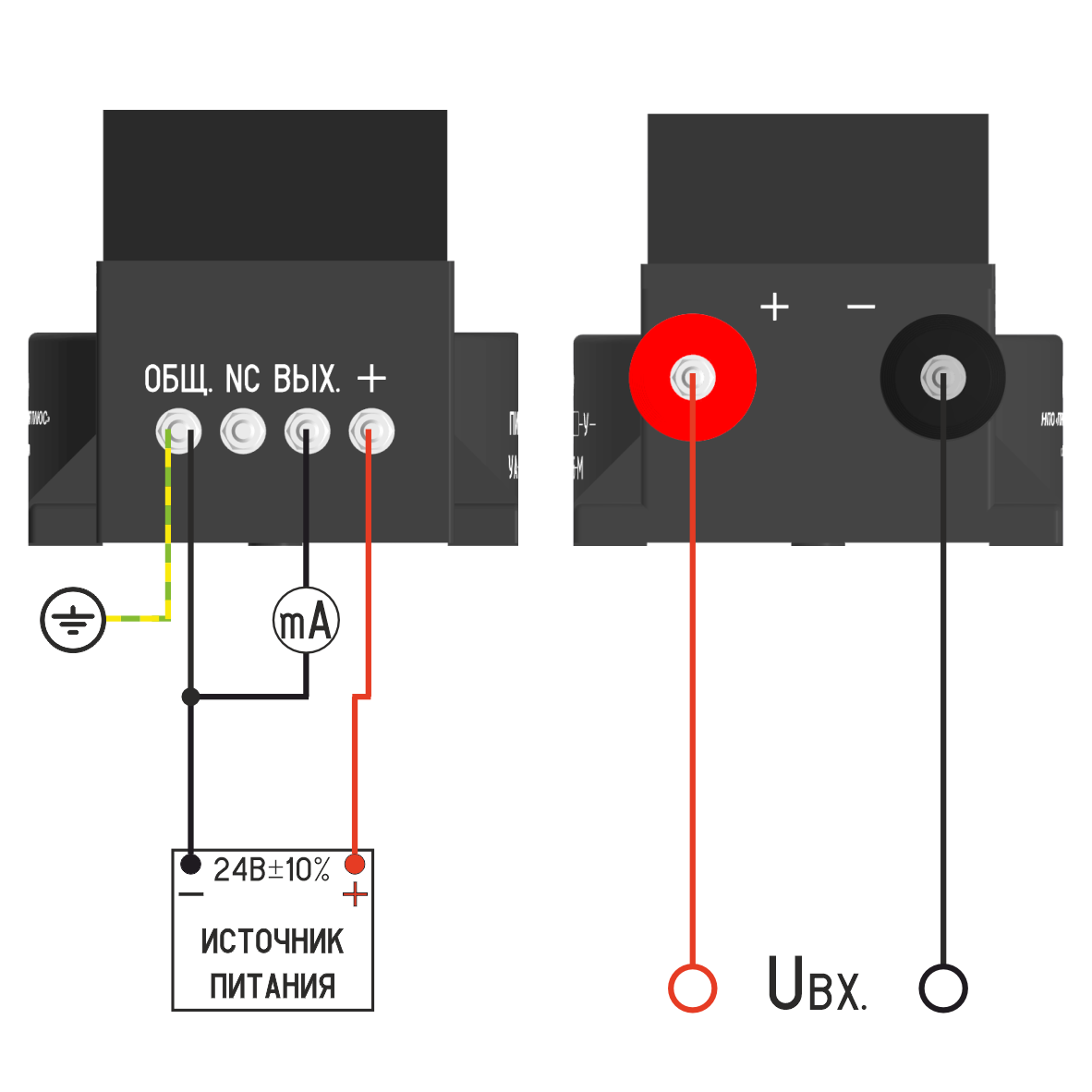

** - изготовление датчиков с питанием от однополярного источника

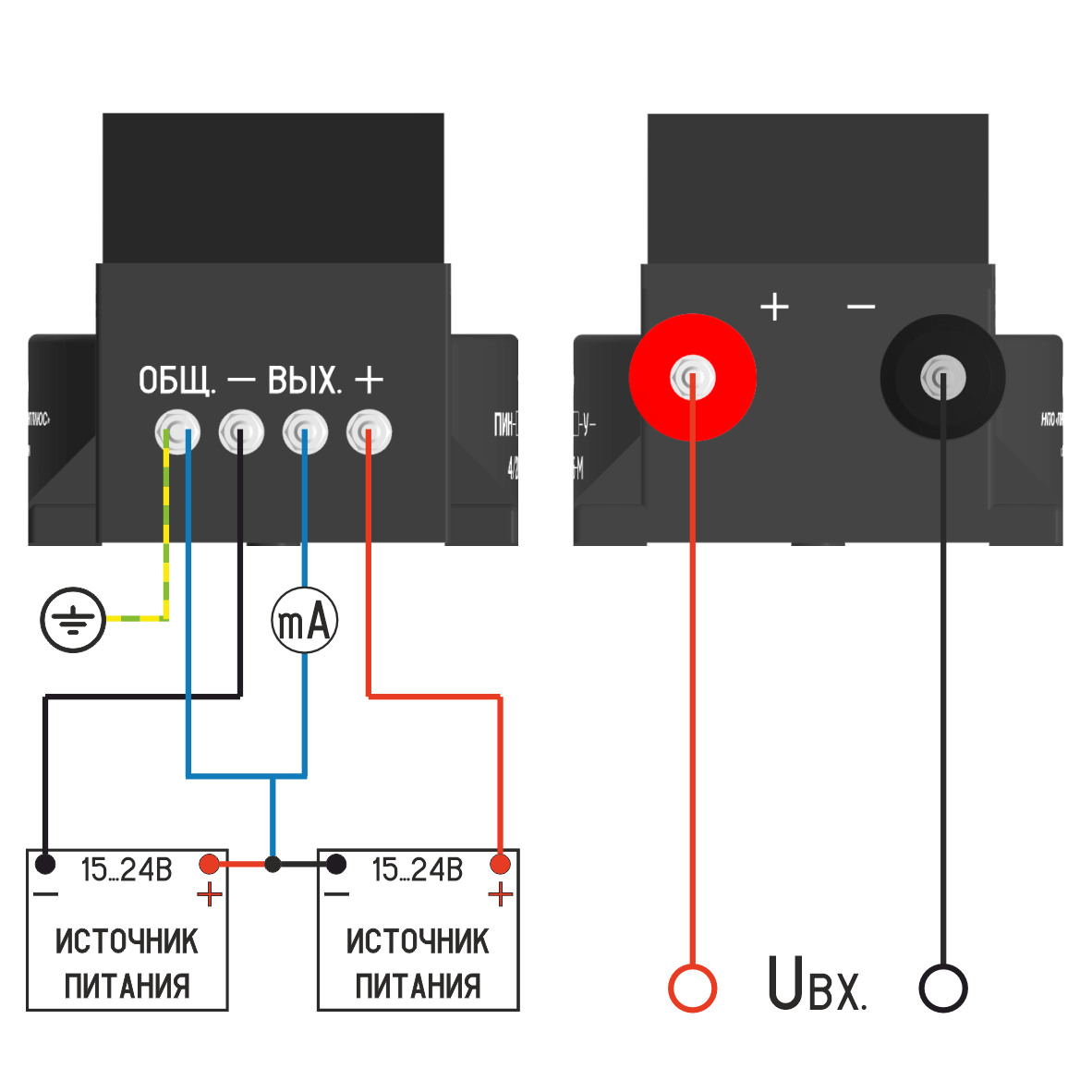

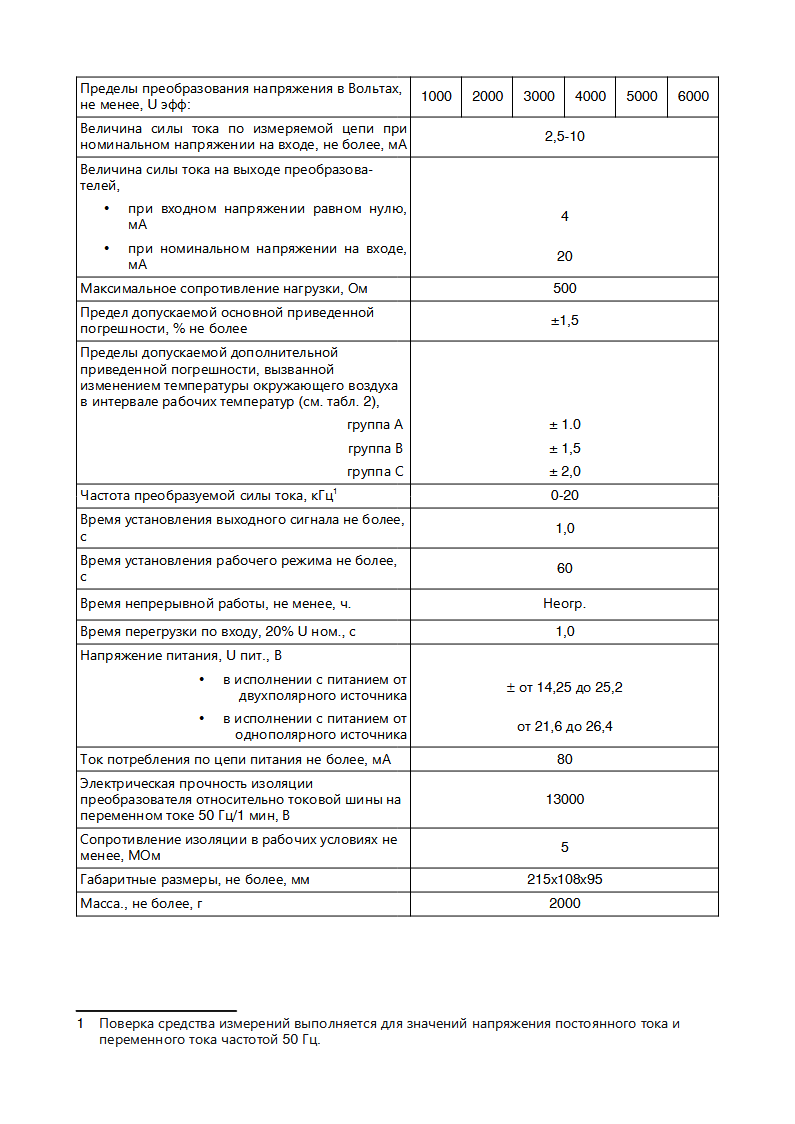

Uпит. для двухполярного источника, В: ±14,25 ... ±25,75

**Uпит. для однополярного источника, В: 21,6 ... 26,4

Выходной сигнал: 4/20 мА

Основная приведенная погрешность: не более 1,5%

Диапазон рабочих температур,°С *: -40...+70

Электрическая прочность изоляции: 13 кВ

Ток потребления по цепи питания: 60 мА

Сила тока по измеряемой цепи при ном.: напряжении на вх. не более 2,5мА

Частота преобразуемой силы тока: 0-60 Гц (Сохраняет работоспособность до 2400 ГЦ)

Время установления выходного сигнала: не более 0,0001 с

Время установления рабочего режима: не более 60 с

Время нерерывной работы: не ограничено

Время перегрузки по входу, 20% U(ном.): 1,0 с

Сопротивление изоляции в рабочих условия: 5 МОм

Электрическая прочность изоляции: 13 кВ

lwh: 215x107x95

Weight: 2000g
