СКАЧАТЬ ДОКУМЕНТАЦИЮ (Габаритный чертеж, руководство по эксплуатации, 3D модель) Разъемные преобразователи тока ПИТ-УАР-Б10х80 предназначены для оперативного включения в процесс производства без его остановки.
Состоят из разъемного магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном разъемном корпусе.Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.В преобразователях используется компенсационная схема преобразования. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине, пропущенной в отверстие магнитопровода. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла. Компенсирующий ток является одновременно выходным током преобразователя.Основные преимущества:- сделано в России;
- внесен в Госреестр СИ;

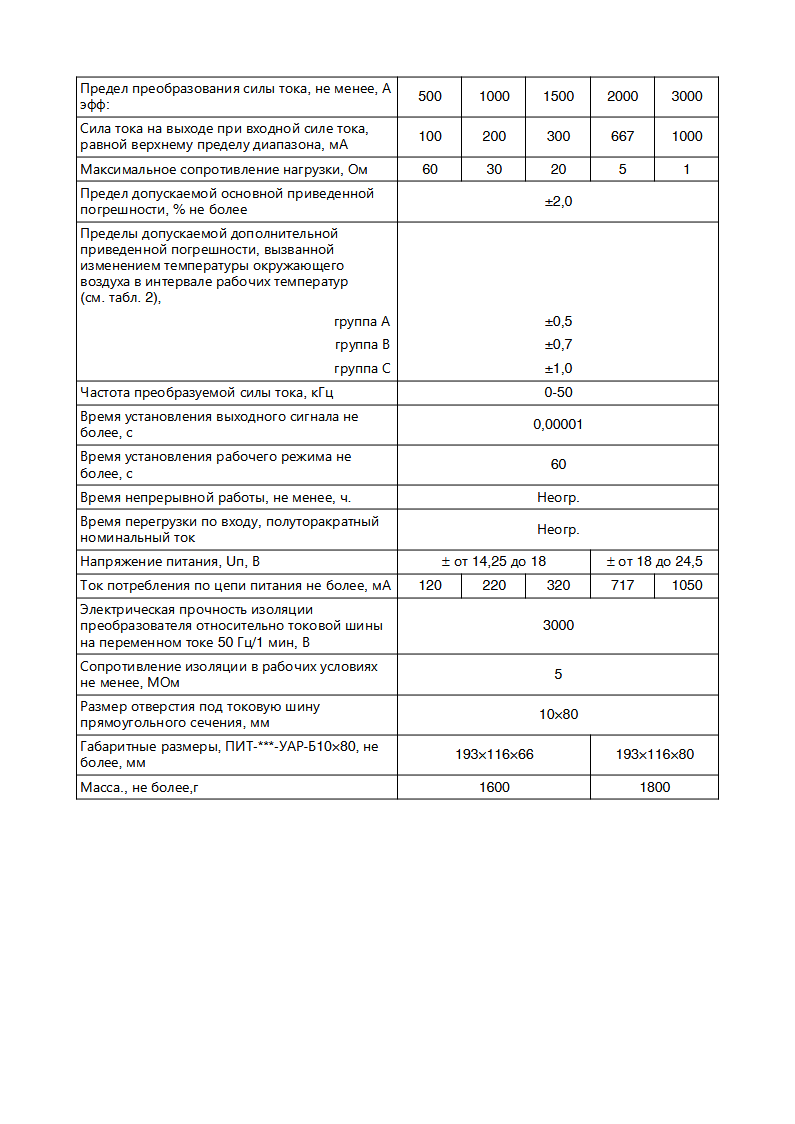

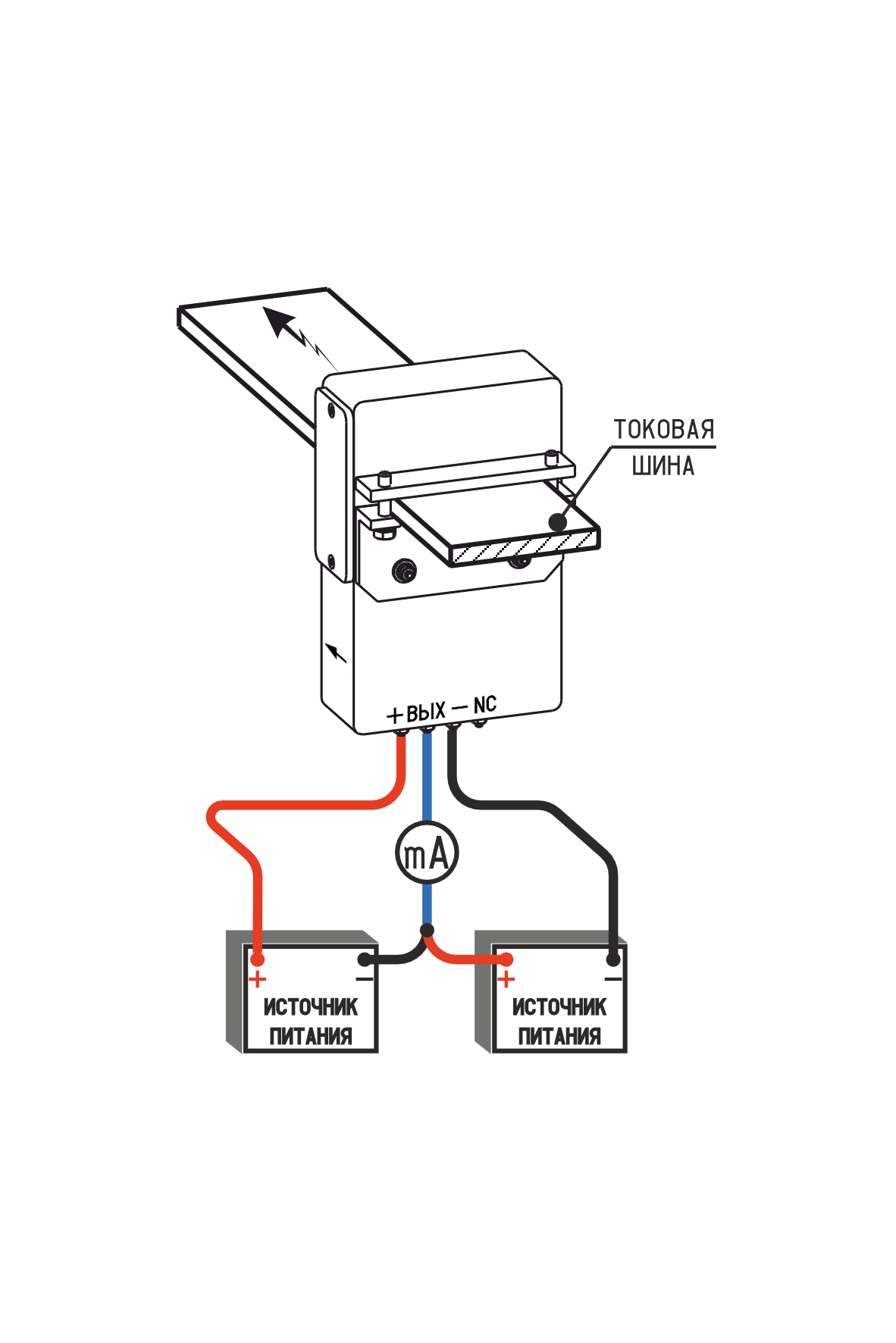

- возможность монтажа на токовую шину без разрыва цепи измерения.
По требованию заказчика возможно:* - изготовление датчиков с расширенным диапазоном рабочих температур
