ПИТ-***-ТР-4/20-Б20х20

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Разъемные преобразователи тока ПИТ-ТР-4/20-Б20х20 предназначены для оперативного включения в процесс производства без его остановки.

Преобразователь состоит из разъемного корпуса, в котором размещены две половины магнитопровода с обмоткой и печатная плата с электронной схемой обработки сигнала.

При протекании измеряемого тока по шине, охватываемой магнитопроводом, в обмотке наводится ток, пропорциональный измеряемому току, который протекает по нагрузочному резистору.

Описанная выше схема, дополнена детектором истинных среднеквадратических значений (True RMS). Сигнал, с нагрузочного резистора, преобразуется этим детектором в положительное напряжение, значение которого пропорционально истинному среднеквадратичному значению измеряемого тока. Схема передатчика токового интерфейса «токовая петля 4-20 мА», формирует из этого напряжения выходной токовый сигнал, пропорциональный истинному среднеквадратичному значению измеряемого тока.

Основные преимущества:

• сделано в России;
• внесен в Госреестр СИ;

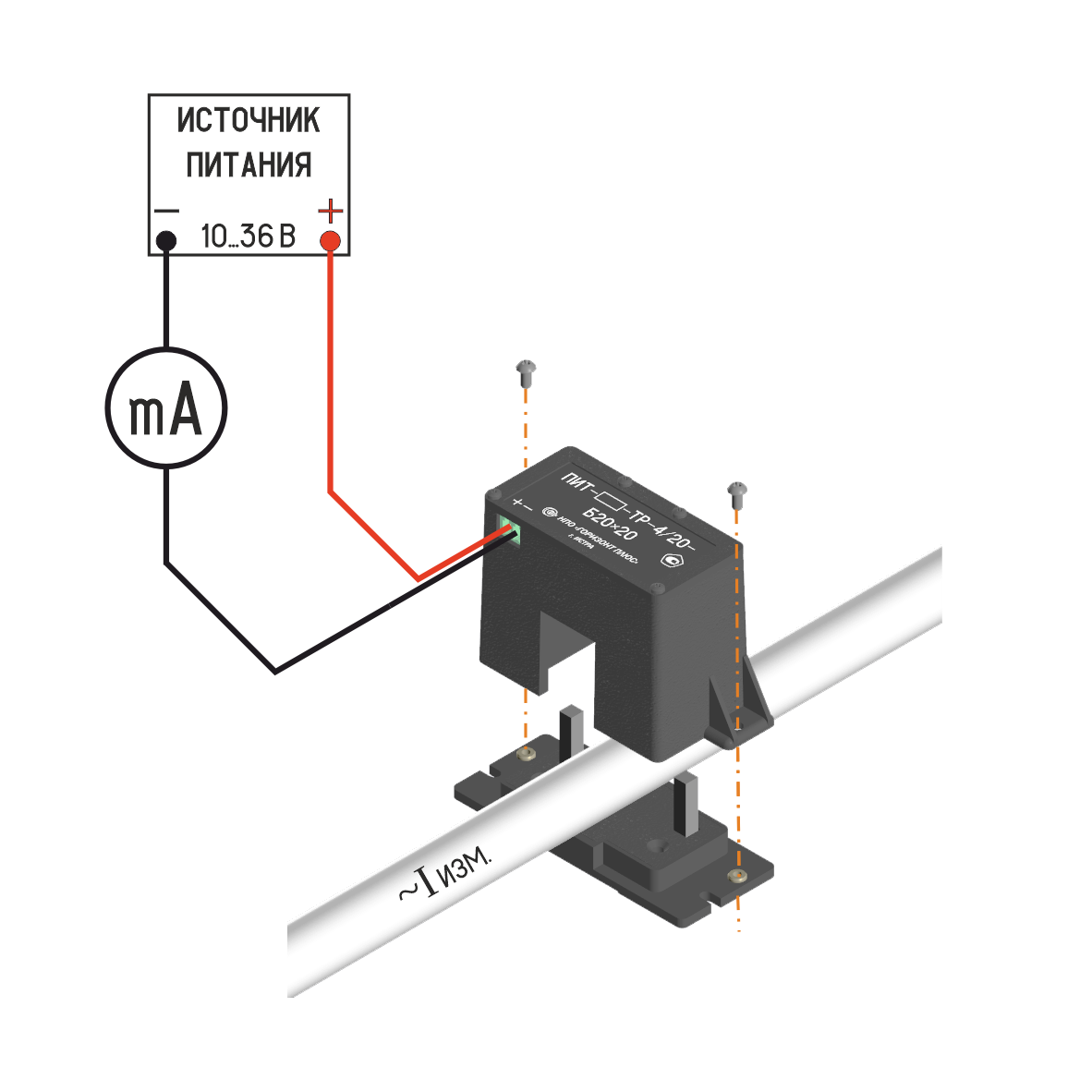

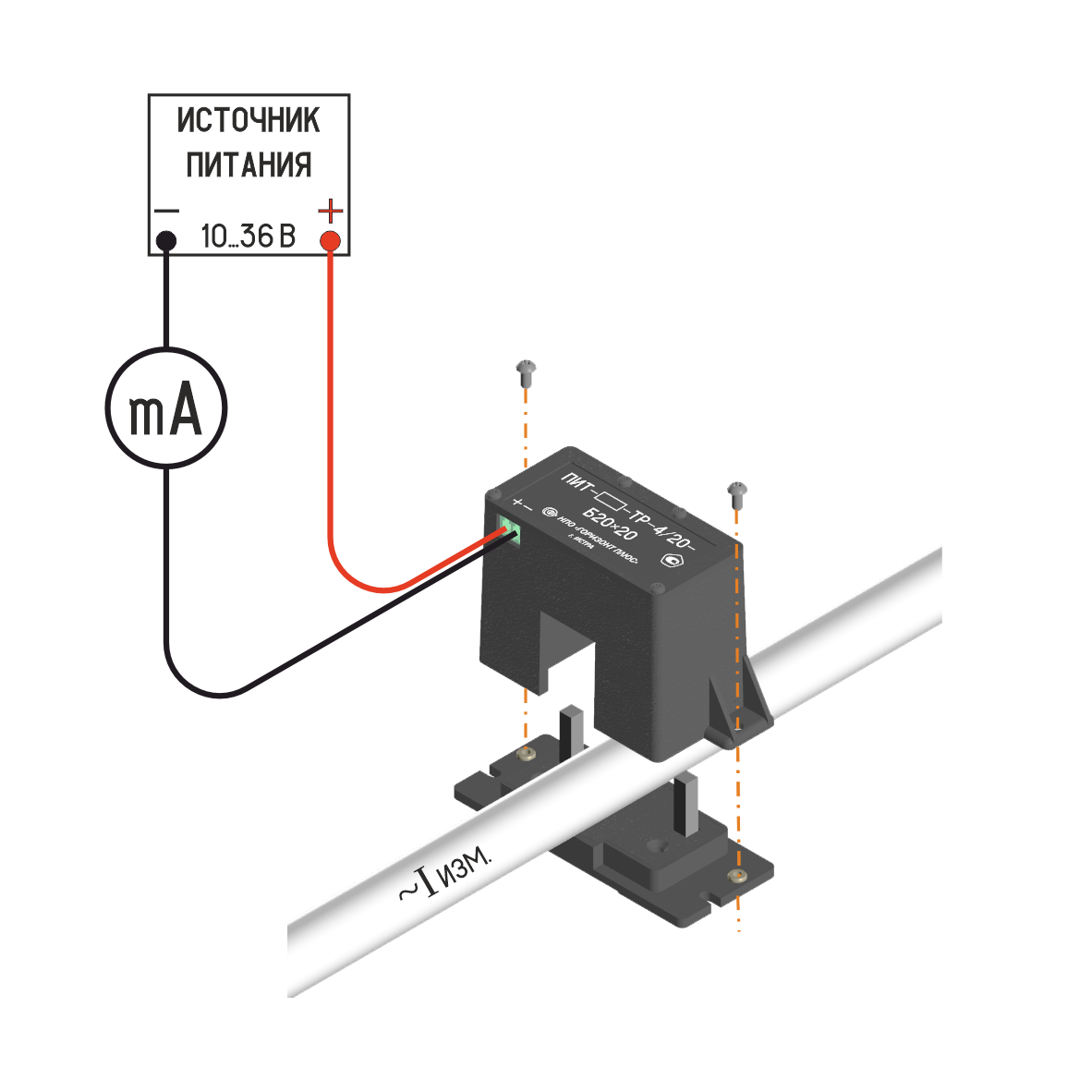

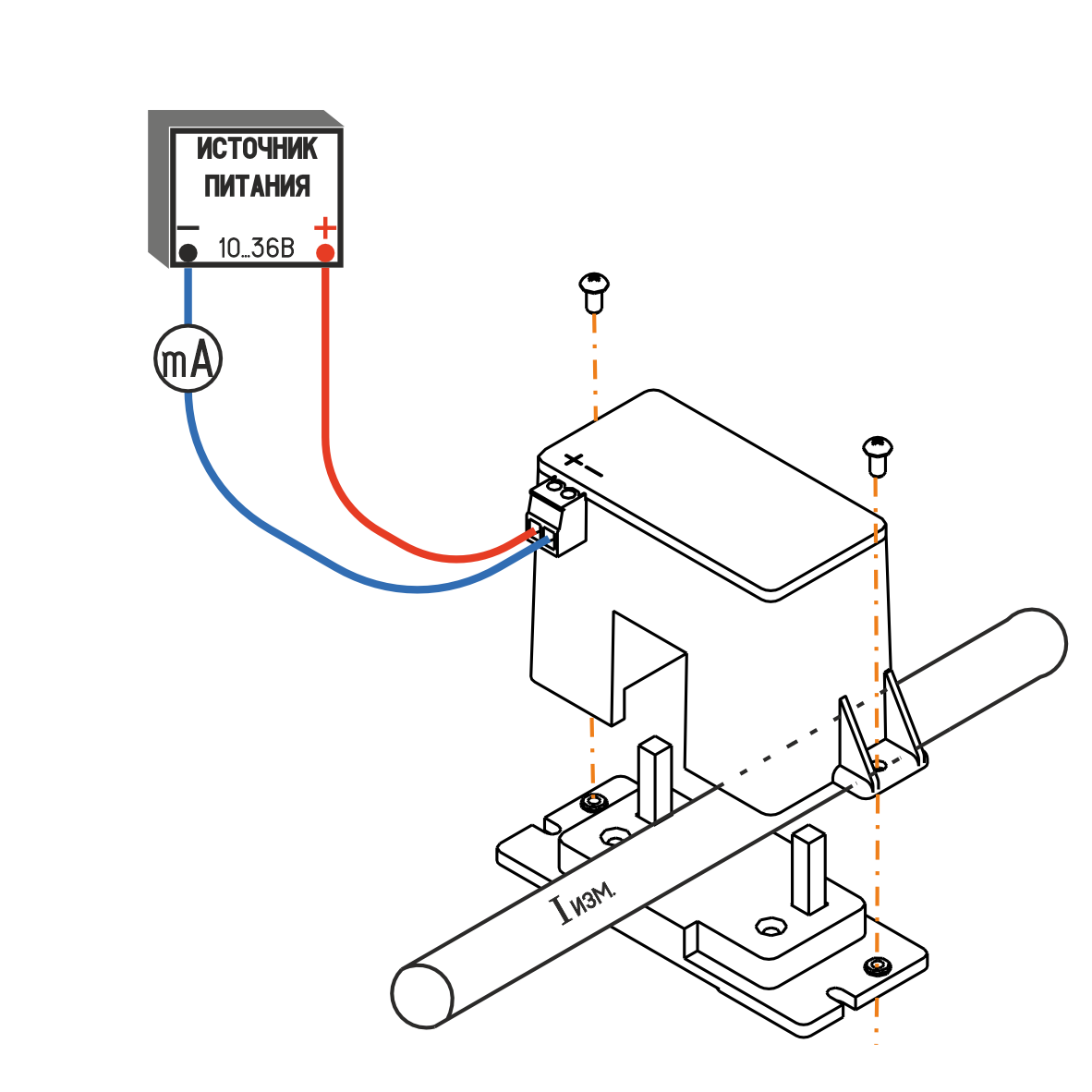

• возможность монтажа на токовую шину без разрыва цепи измерения;
• возможность крепления на DIN-рейку.

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур
** - доработка корпуса и комплектование промежуточной планкой для крепления на DIN-рейку.

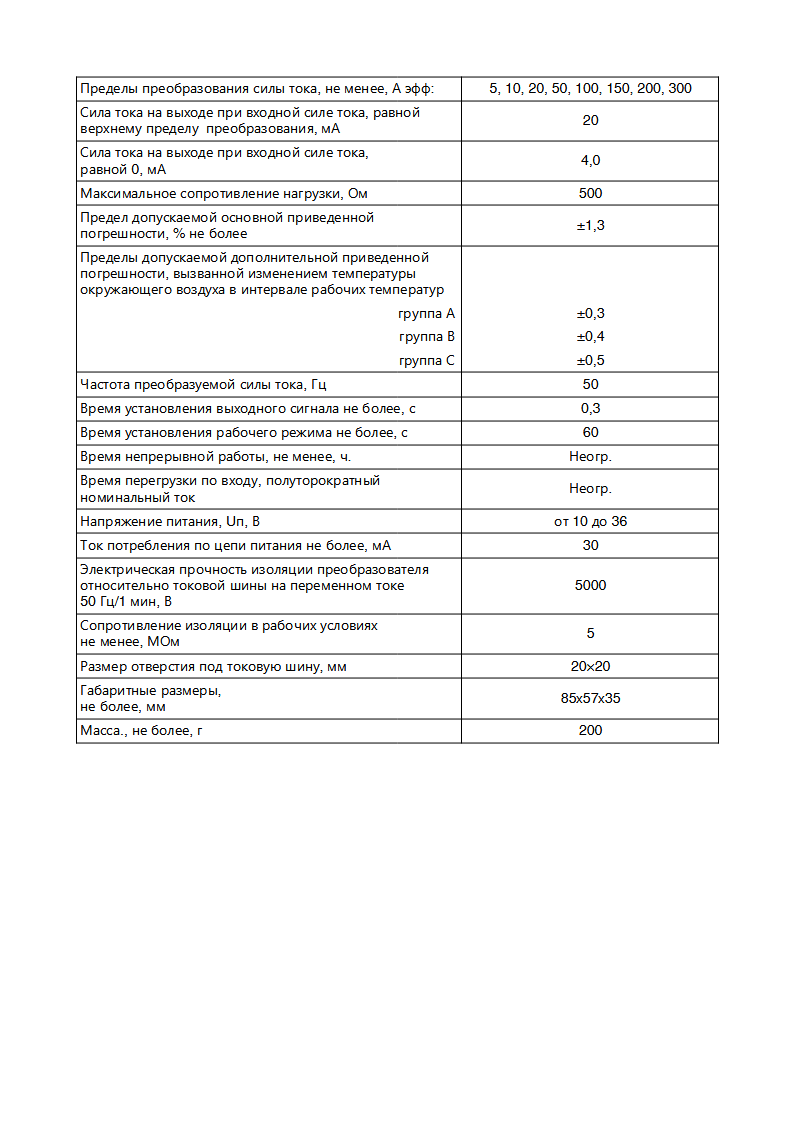

Напряжение питания, В: 10…36

Отверстие под токовую шину, мм: прямоугольное 20х20

Полоса пропускания, Гц: 30-20000

Диапазон рабочих температур,°С *: -40...+70

Нелинейность выходной характеристики, не: 0,1

Max перегрузка по измеряемому току: 1,5 раза

Основаная приведенная погрешность не бол: 1,3 %

lwh: 85x55x35

Weight: 200g
