ПИТ-***-УН-4/20-Б42х162

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи силы тока измерительные ПИТ-УН-4/20-Б42х162 предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Состоят из замкнутого магнитопровода с датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе.

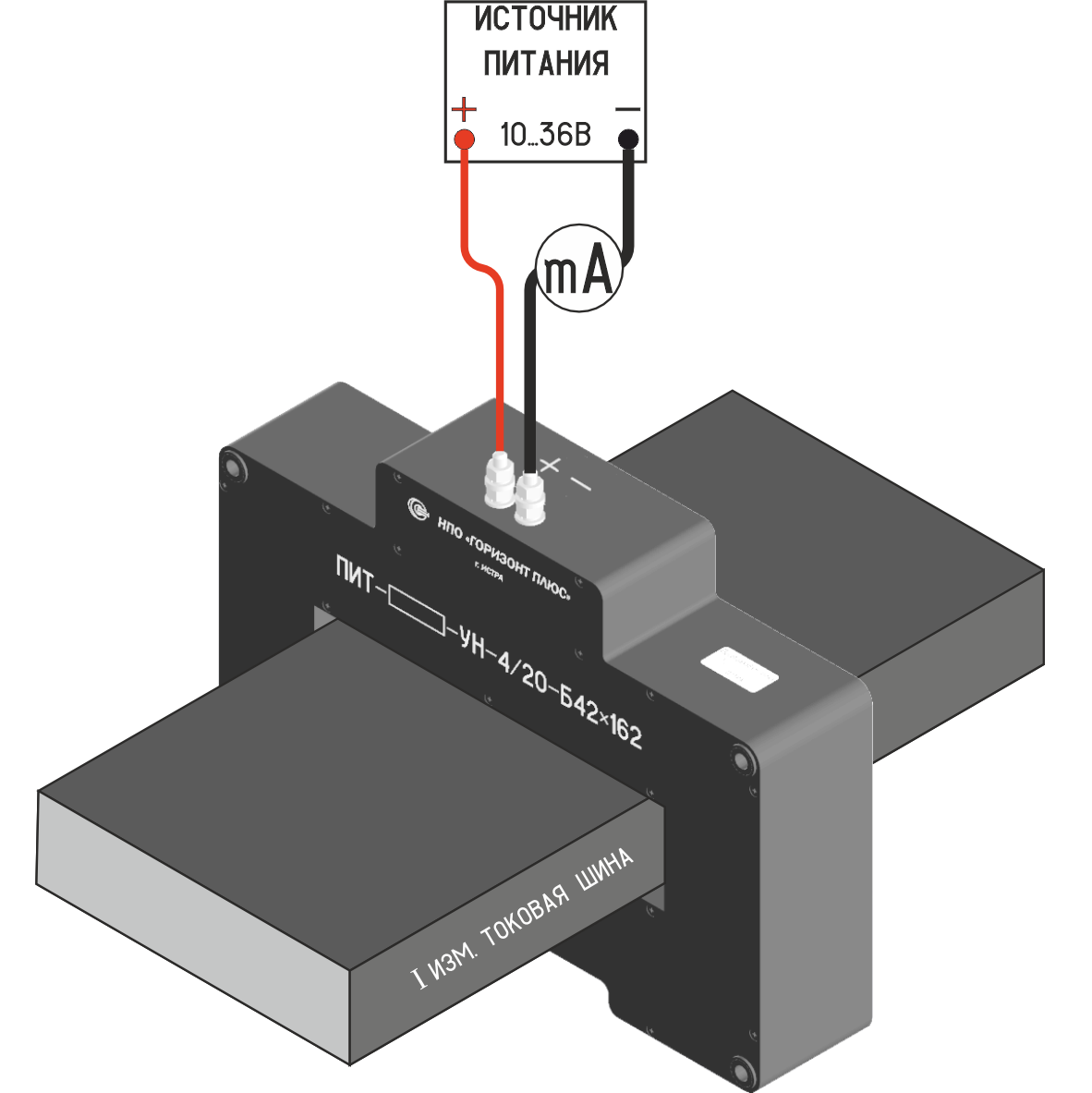

Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.

В преобразователях используется принцип прямого усиления сигнала датчика Холла. Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.

Сигнал, выделенный схемой получения линейного токового выхода, преобразуется детектором в положительное напряжение, значение которого пропорционально истинному среднеквадратичному значению измеряемого тока. Схема передатчика токового интерфейса «токовая петля 4-20 мА», формирует из этого напряжения выходной токовый сигнал, пропорциональный истинному среднеквадратичному значению силы измеряемого тока.

Основные преимущества:

• сделано в России;
• внесен в Госреестр СИ (диапазон измеряемых токов до 5000 А);

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;

Напряжение питания, В: ±14,25...±15,75

Диаметр отверстия под токовую шину, мм: 162х42мм

Частота преобразуемой силы тока, Гц: 0- 50

Ток потребления по цепи питания: 30 мА

Время установления выходного сигнала: не более 0,001 с

Время установления рабочего режима: не более 60 с

Сопротивление изоляции в рабочих условия: 5 МОм

Электрическая прочность изоляции: 15 кВ

Минимальное сопротивление нагрузки: 10 Ом

Время непрерывной работы: не ограничено

lwh: 250x49x169

Weight: 5000g
