ПТИ-УА-***-Б25

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи ПТИ-УА-Б25 предназначены для работы в составе измерительных и управляющих систем.

Преобразуют силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе.

Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.

В преобразователях используется компенсационная схема преобразования. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине, пропущенной в отверстие магнитопровода. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла. Компенсирующий ток является одновременно выходным током преобразователя.

Основные преимущества:

• сделано в России;
• гальваническая развязка;
• возможность измерения постоянных и переменных токов;
• возможность измерения сигналов сложной формы;
• магнитопровод не насыщен;
• минимальные габариты и масса;
• минимальное энергопотребление;
• возможность монтажа на DIN рейку.

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - может комплектоваться промежуточной планкой для монтажа на DIN рейку.

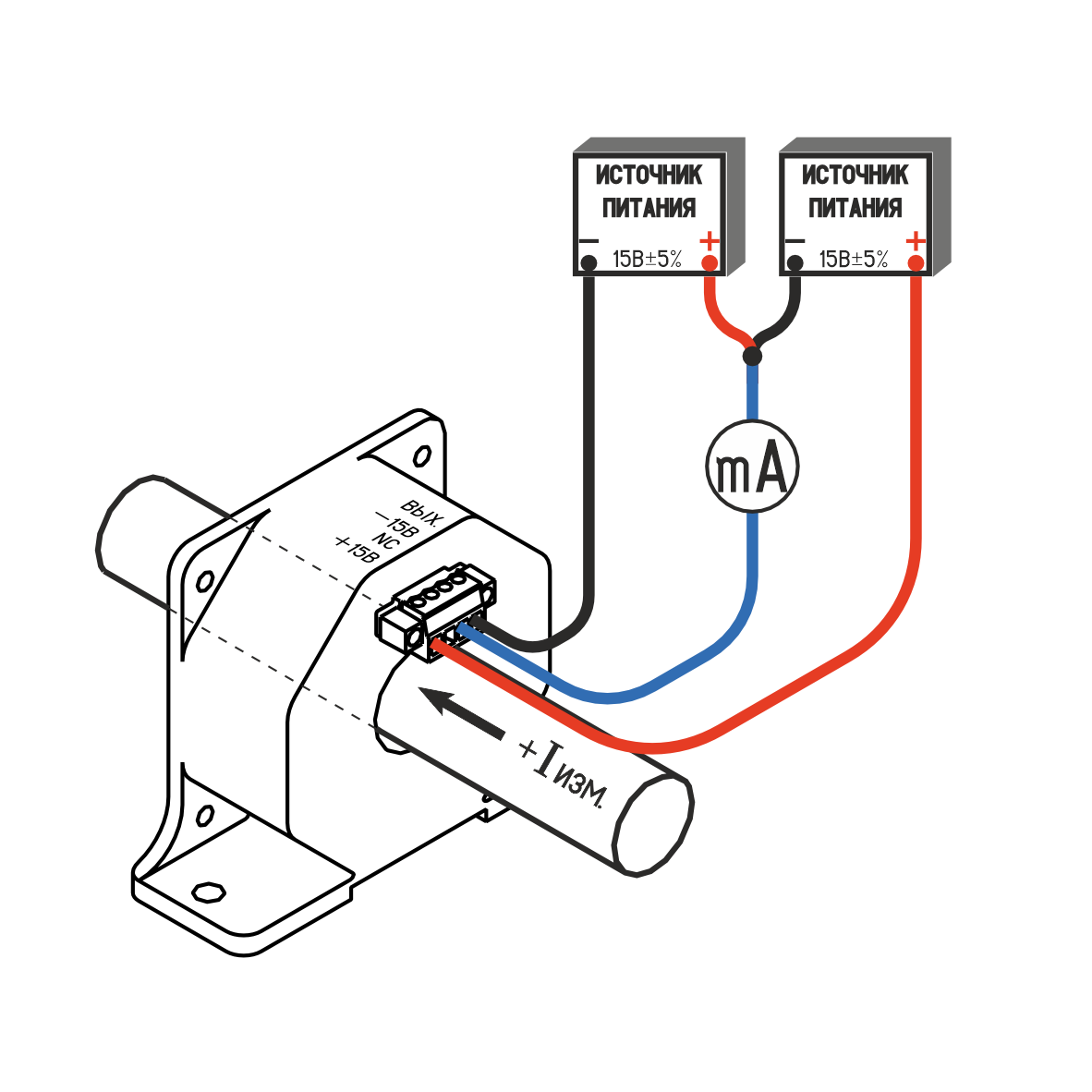

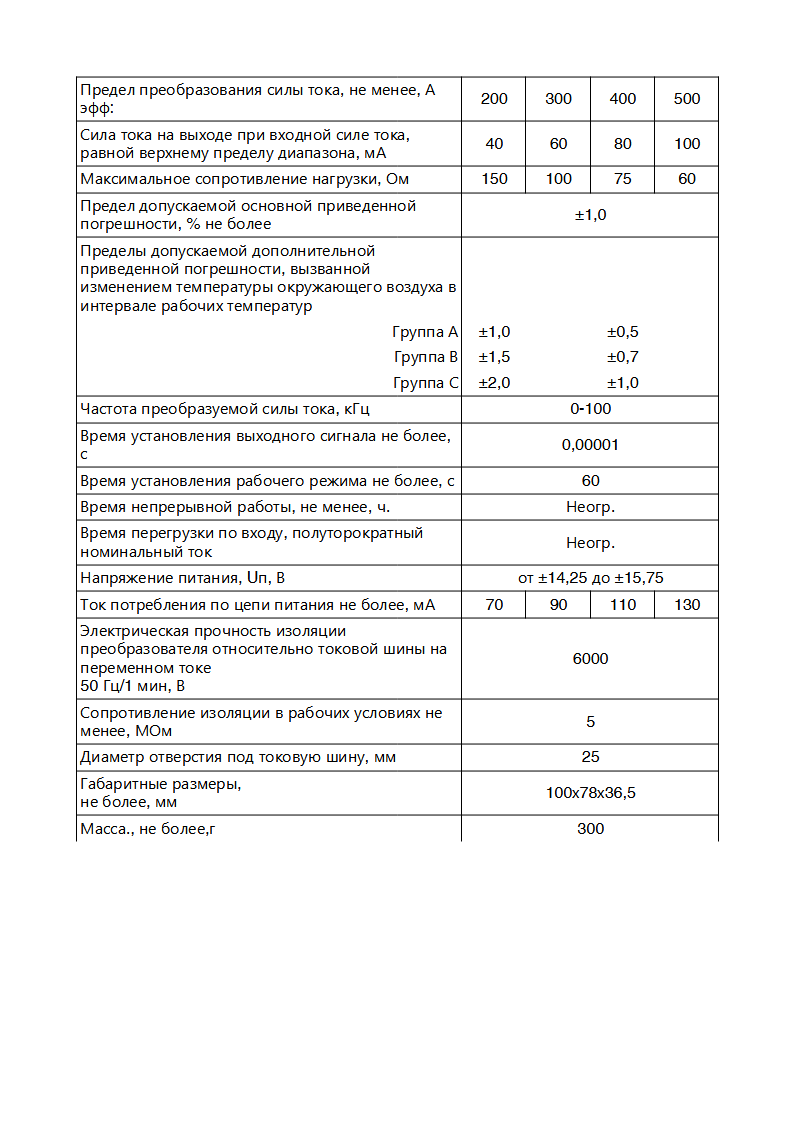

Напряжение питания, В: +/- 14,25 ...15,75

Диаметр отверстия под токовую шину, мм: 25

Частота преобразуемой силы тока: 0- 100 кГц

Время установления выходного сигнала: не более 0,00001с

Время установления рабочего режима: не более 60 с

Время нерерывной работы: не ограничено

Сопротивление изоляции в рабочих условия: 5 МОм

Время перегрузки по входу, полуторократн: не ограничено

lwh: 100x78x36

Weight: 300g
