ПИТ-***-УА-П15

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи ПИТ-УА-П15 предназначены для работы в составе измерительных и управляющих систем.

Преобразуют силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе.

Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.

В преобразователях используется компенсационная схема преобразования. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине, пропущенной в отверстие магнитопровода. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла. Компенсирующий ток является одновременно выходным током преобразователя.

Основные преимущества:

• сделано в России;
• внесен в Госреестр СИ;
• монтаж непосредственно на печатную плату;

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;

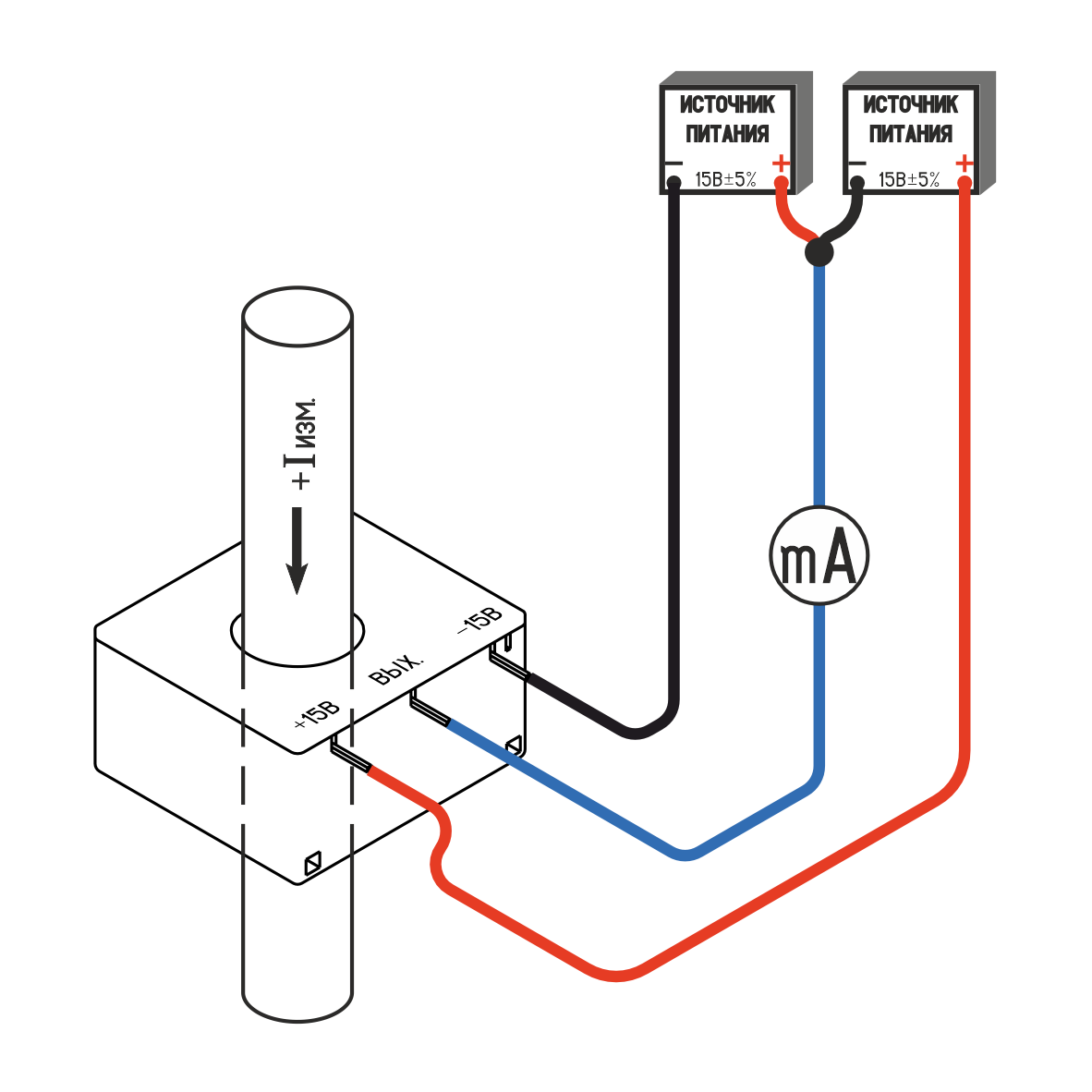

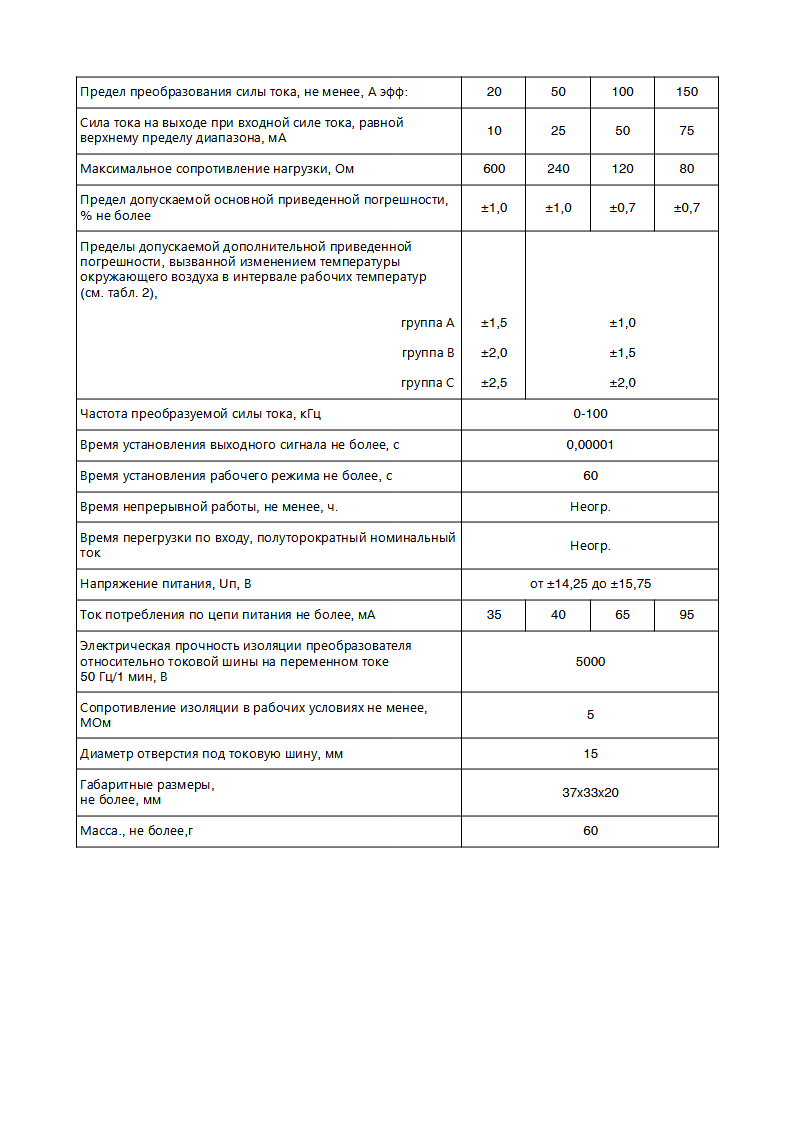

Напряжение питания, В: ±15 (±5%)

Диаметр отверстия под токовую шину, мм: 15

Полоса пропускания, Гц: 0-50000

Диапазон рабочих температур,°С *: -40...+70

Коэффициент передачи: 1:2000

Нелинейность не более: 0,1 %

Max перегрузка по измеряемому току: 1,5 раза

lwh: 37x33x20

Weight: 35g
