ПИТ-***-У-Б40(-Ш)

Запросить стоимость
Описание
Характеристики
Схема включения
Доставка и оплата

Описание

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи ПИТ-У-Б40 предназначены для работы в составе измерительных и управляющих систем.

Преобразователи силы тока измерительные ПИТ‑У-Б40 предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.

В преобразователях используется компенсационная схема преобразования. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине, пропущенной в отверстие магнитопровода. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла.

Компенсирующий ток обмотки формирует на нагрузочном резисторе напряжение, которое будучи усиленным буферным усилителем, прямо пропорционально мгновенным значениям силы измеряемого тока величиной от 0 до 5 В.

Основные преимущества:
  • гальваническая развязка;
  • возможность измерения постоянных и переменных токов;
  • возможность измерения сигналов сложной формы;
  • минимальные электропотребление и масса;
  • минимальные габариты;
  • магнитопровод не насыщен

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - изготовление датчиков с однополярным питанием;
***- изготовление датчиков с различными типами электрических разъемов

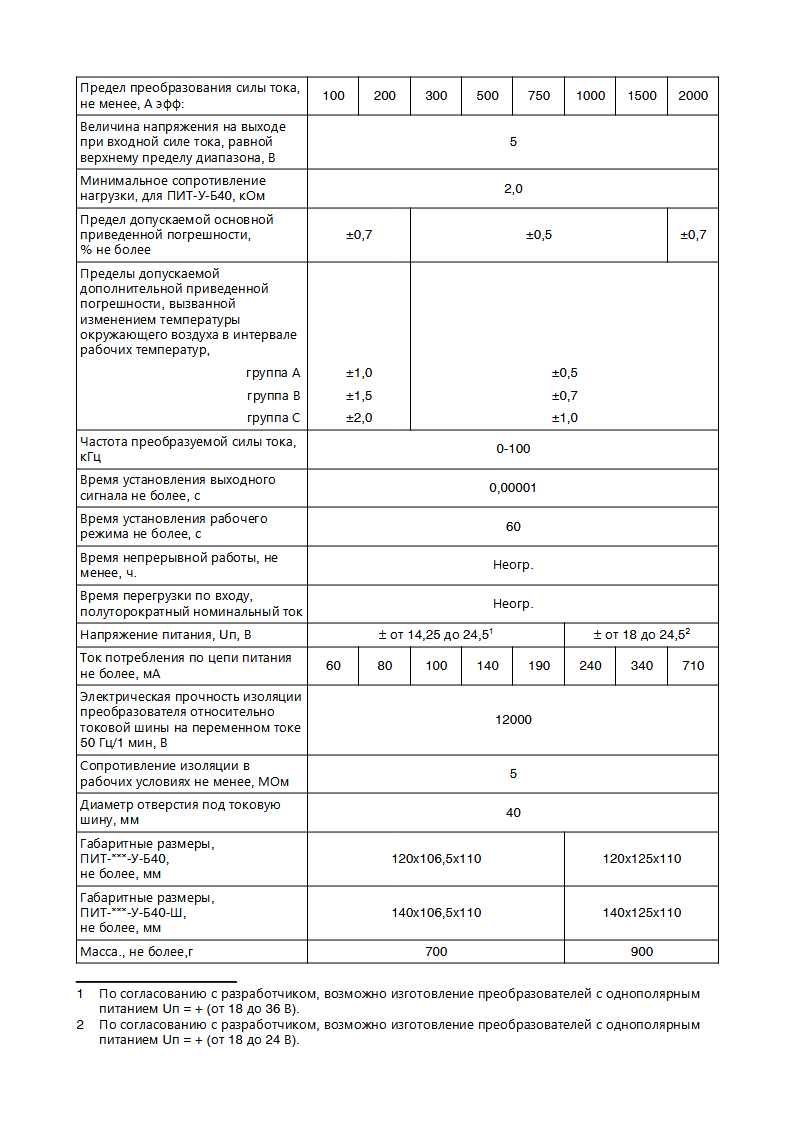

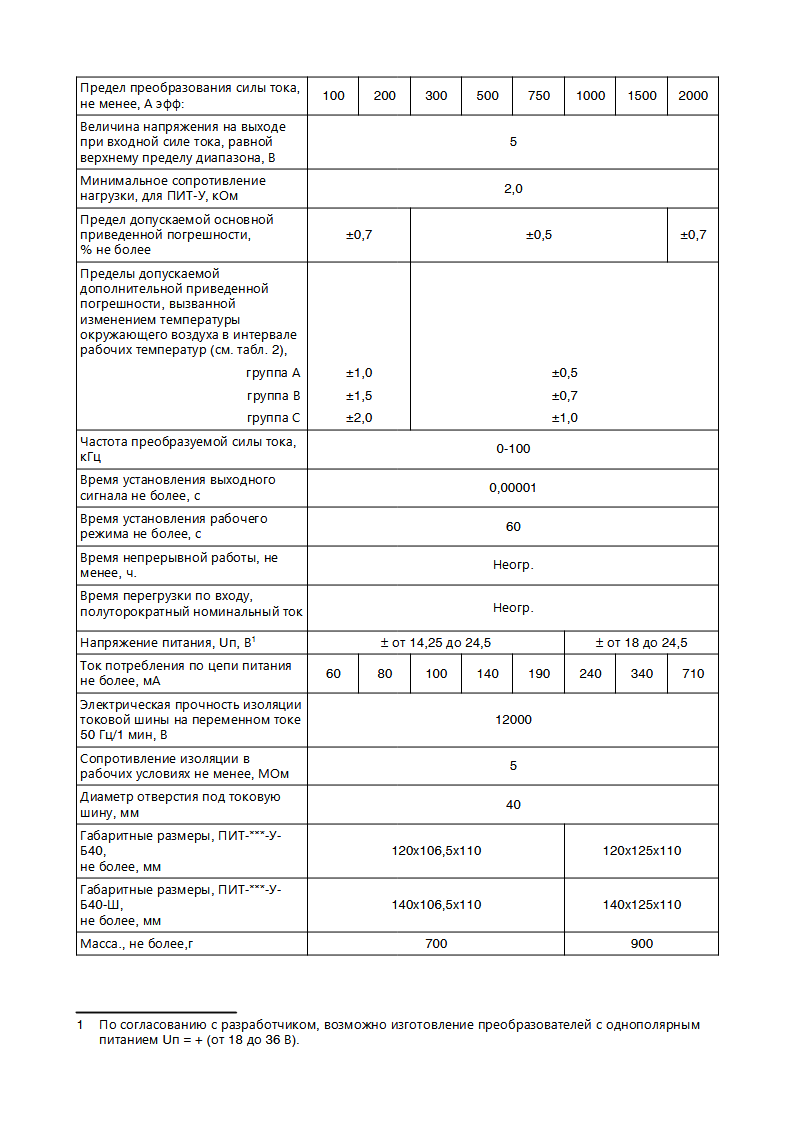

Характеристики

Схема включения

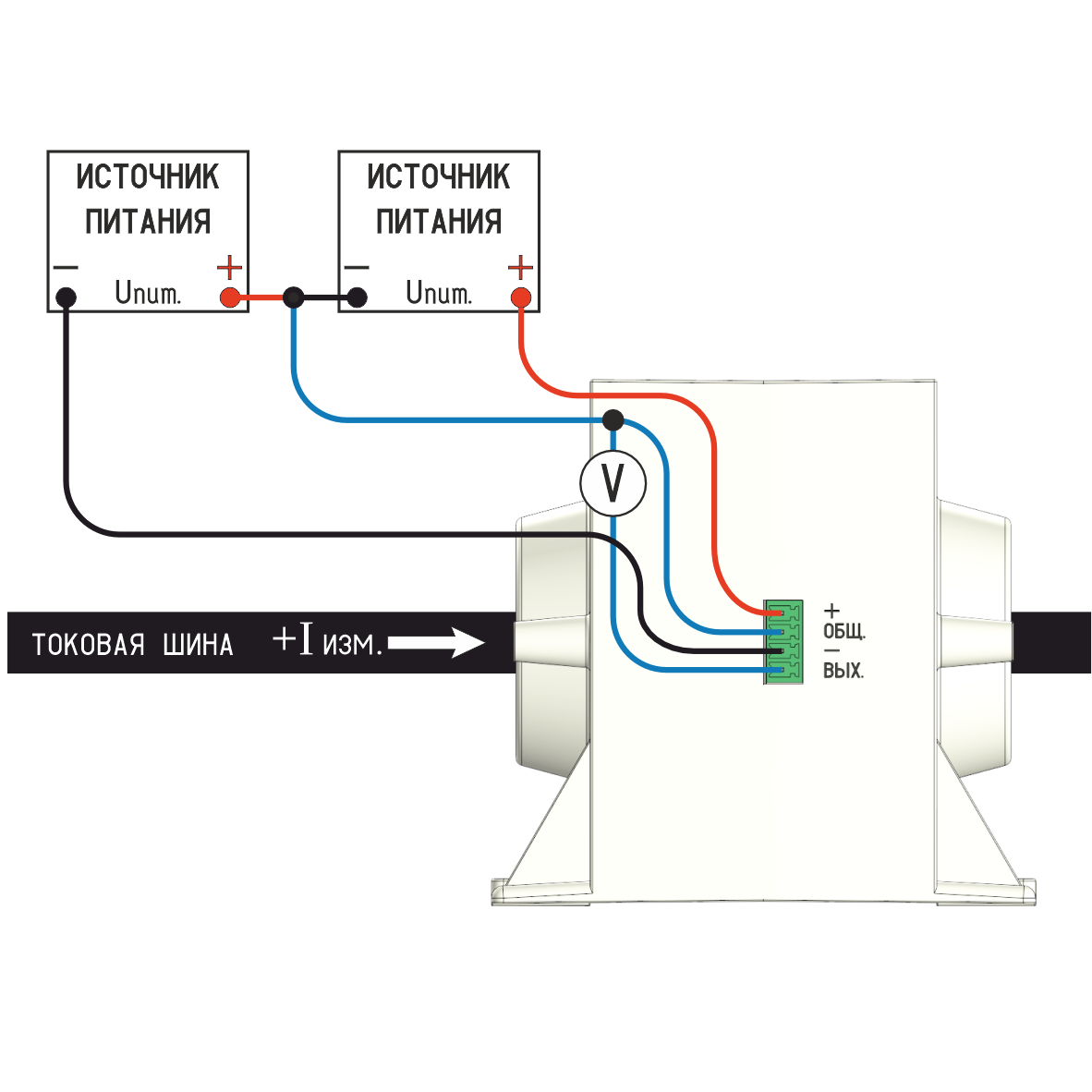

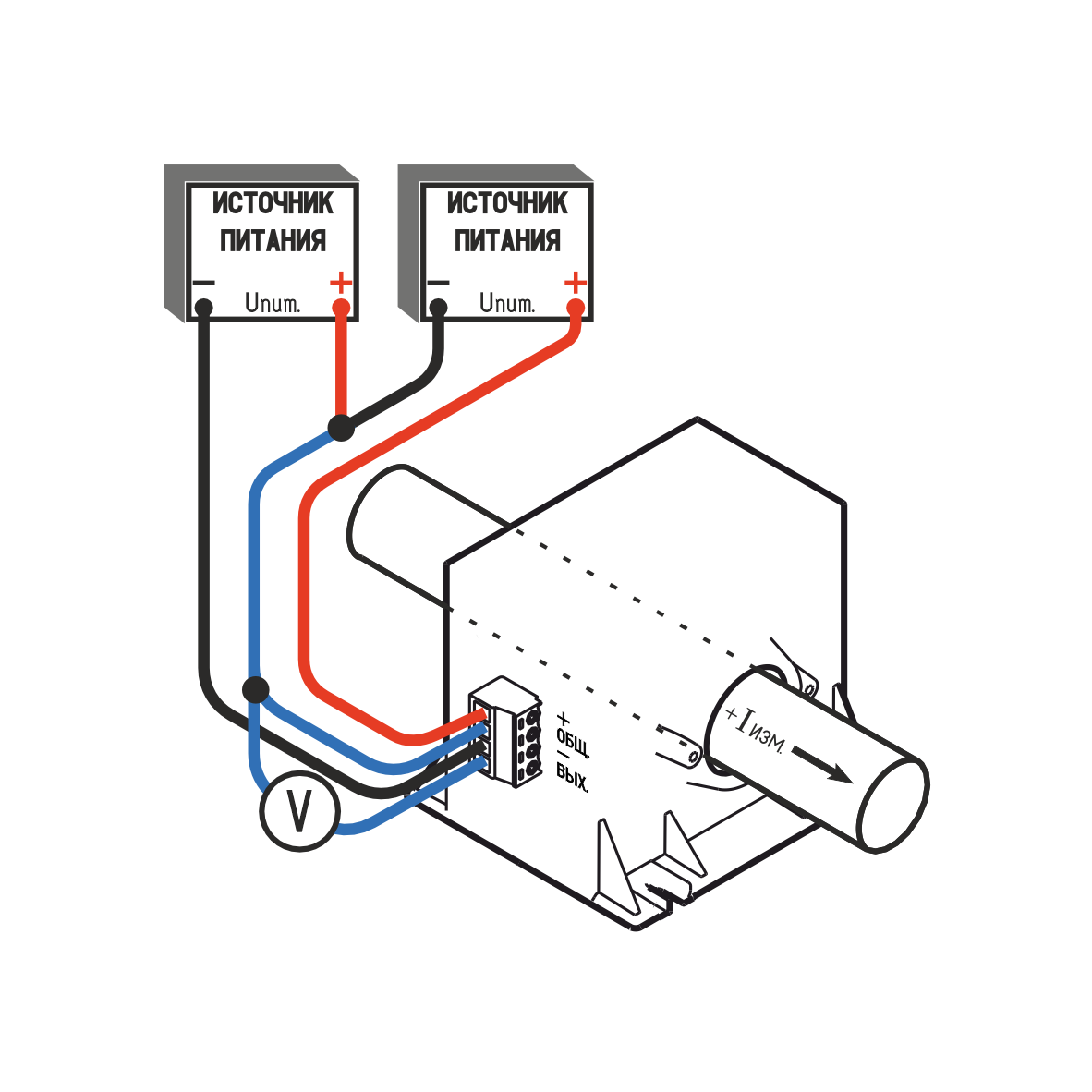

Схема включения преобразователя с двухполярным питанием.

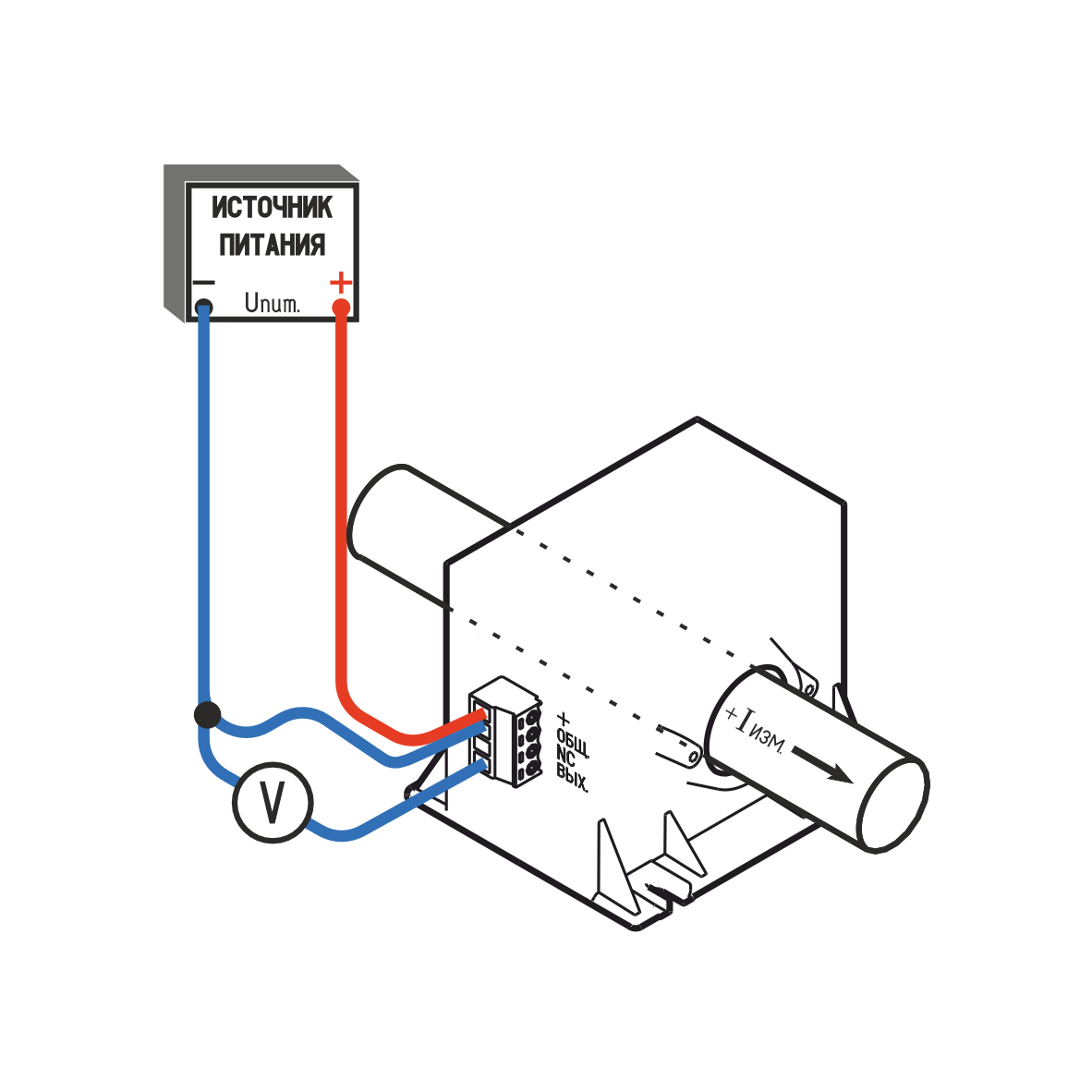

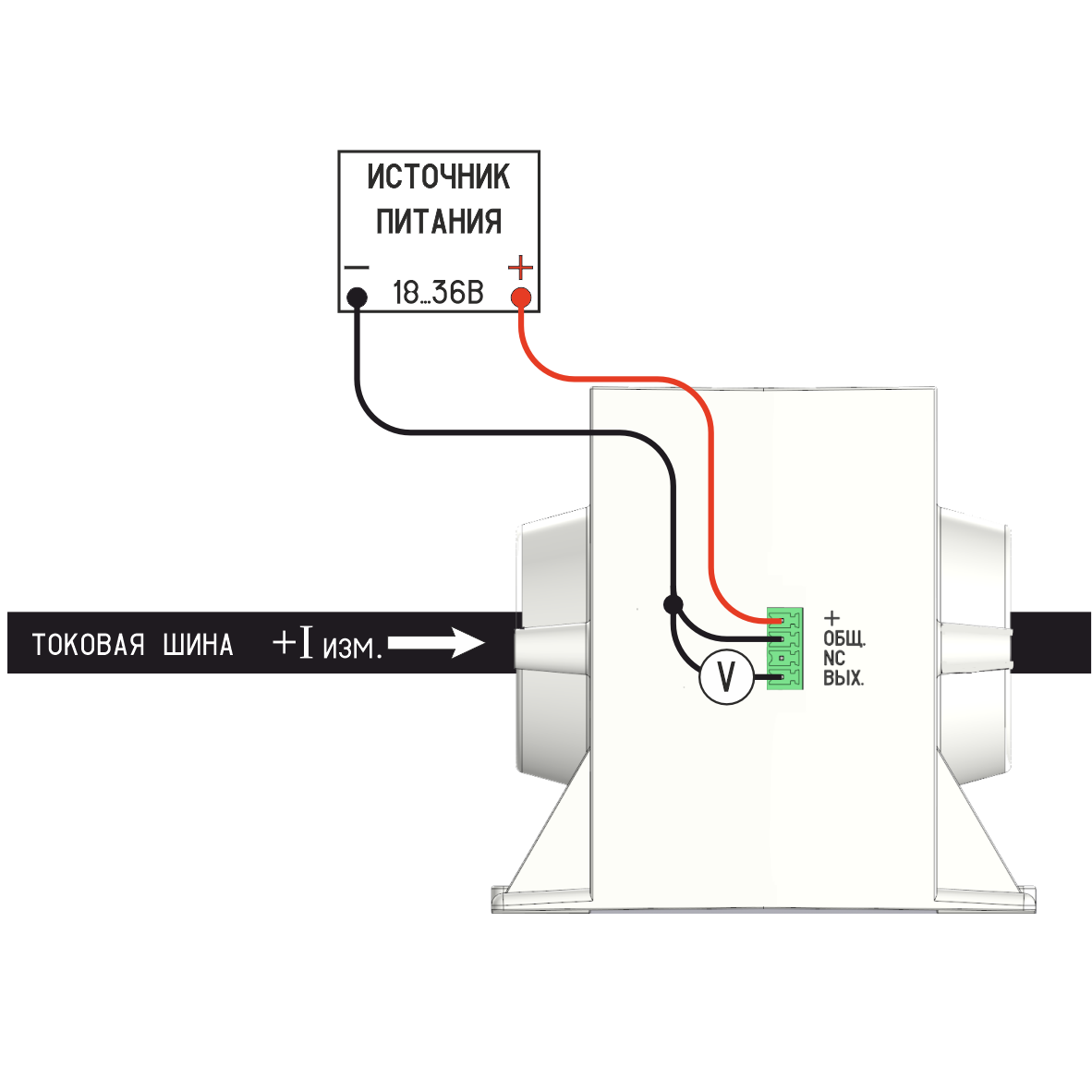

.Схема включения преобразователя с однополярным питанием.

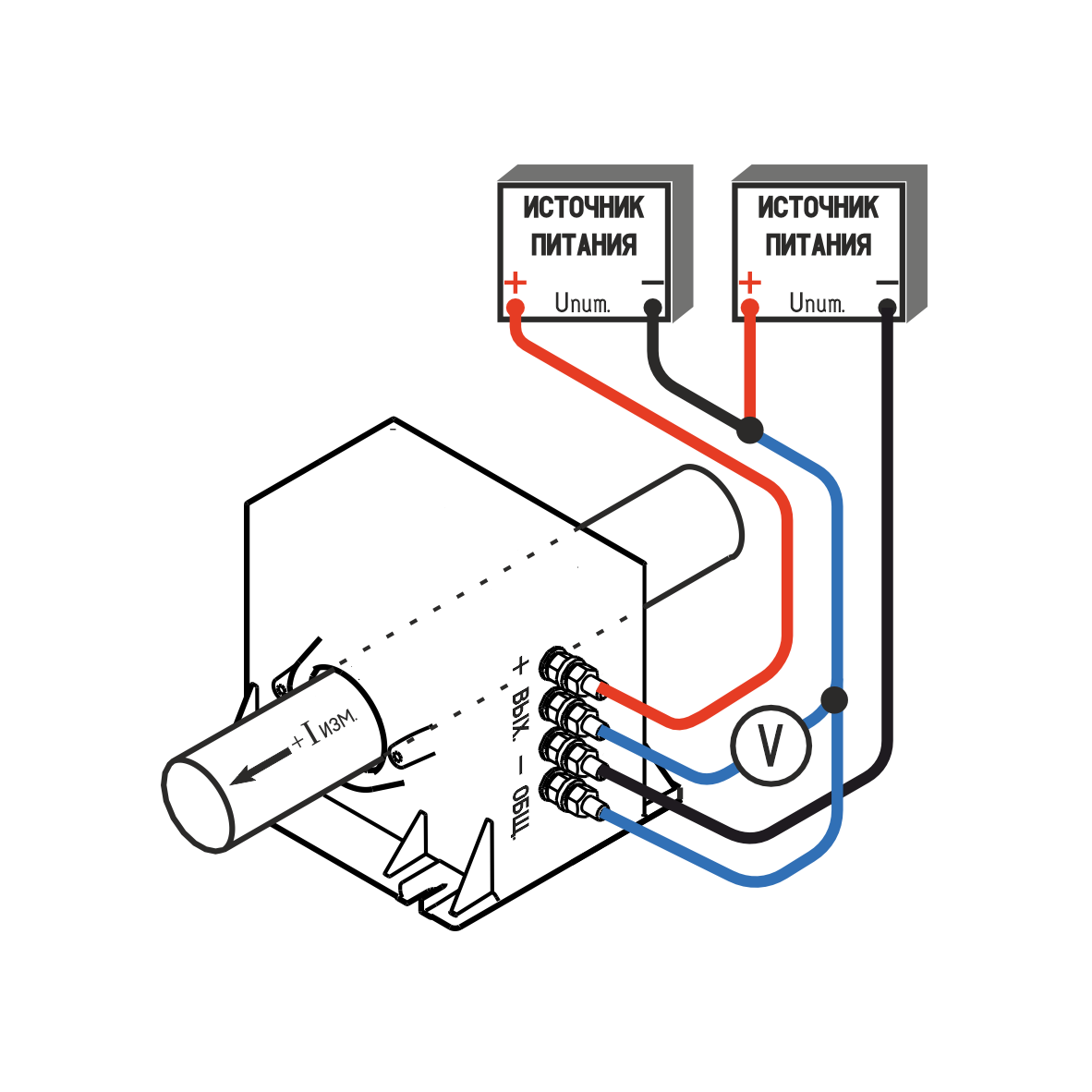

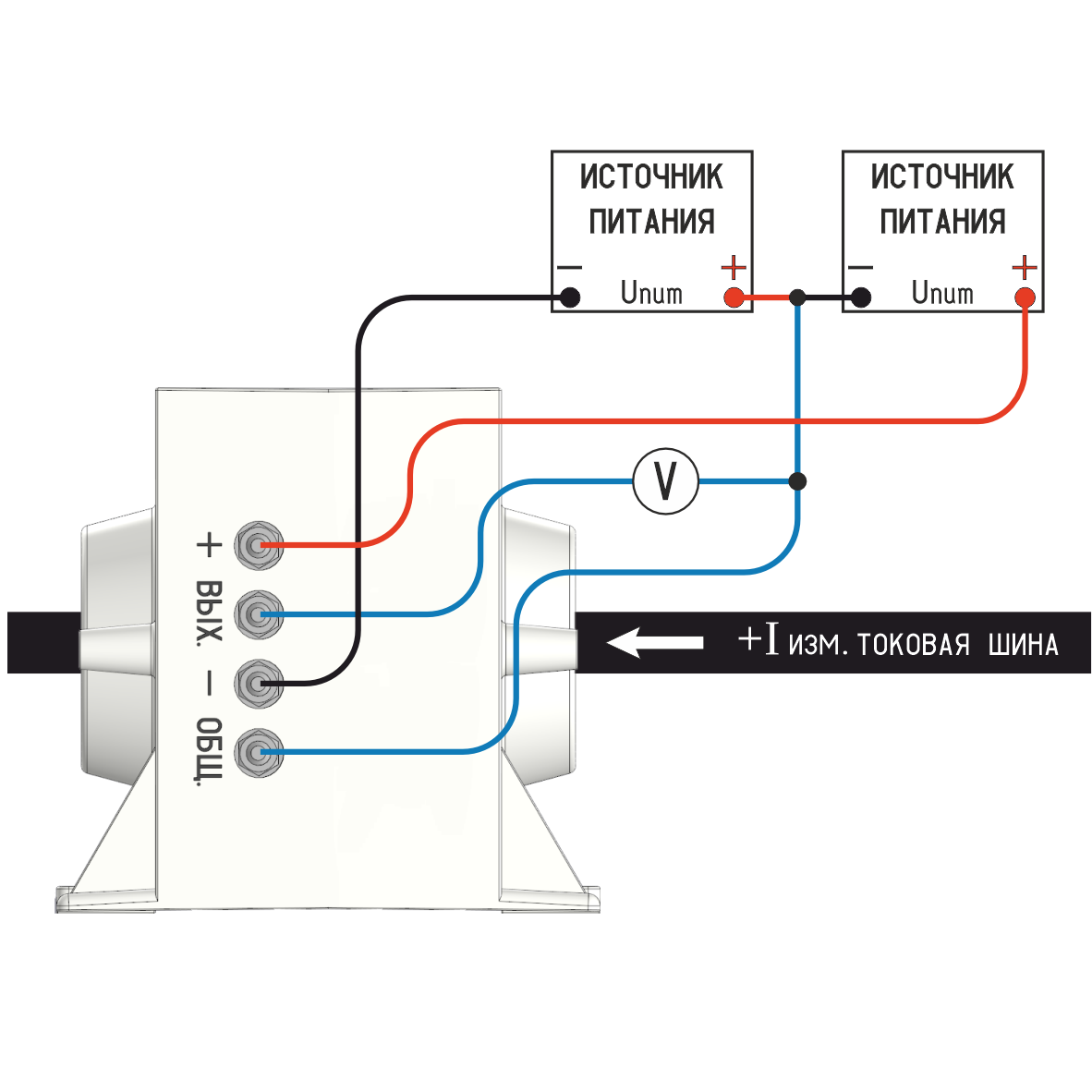

Схема включения преобразователя с двухполярным питанием (Шпильки М5).
