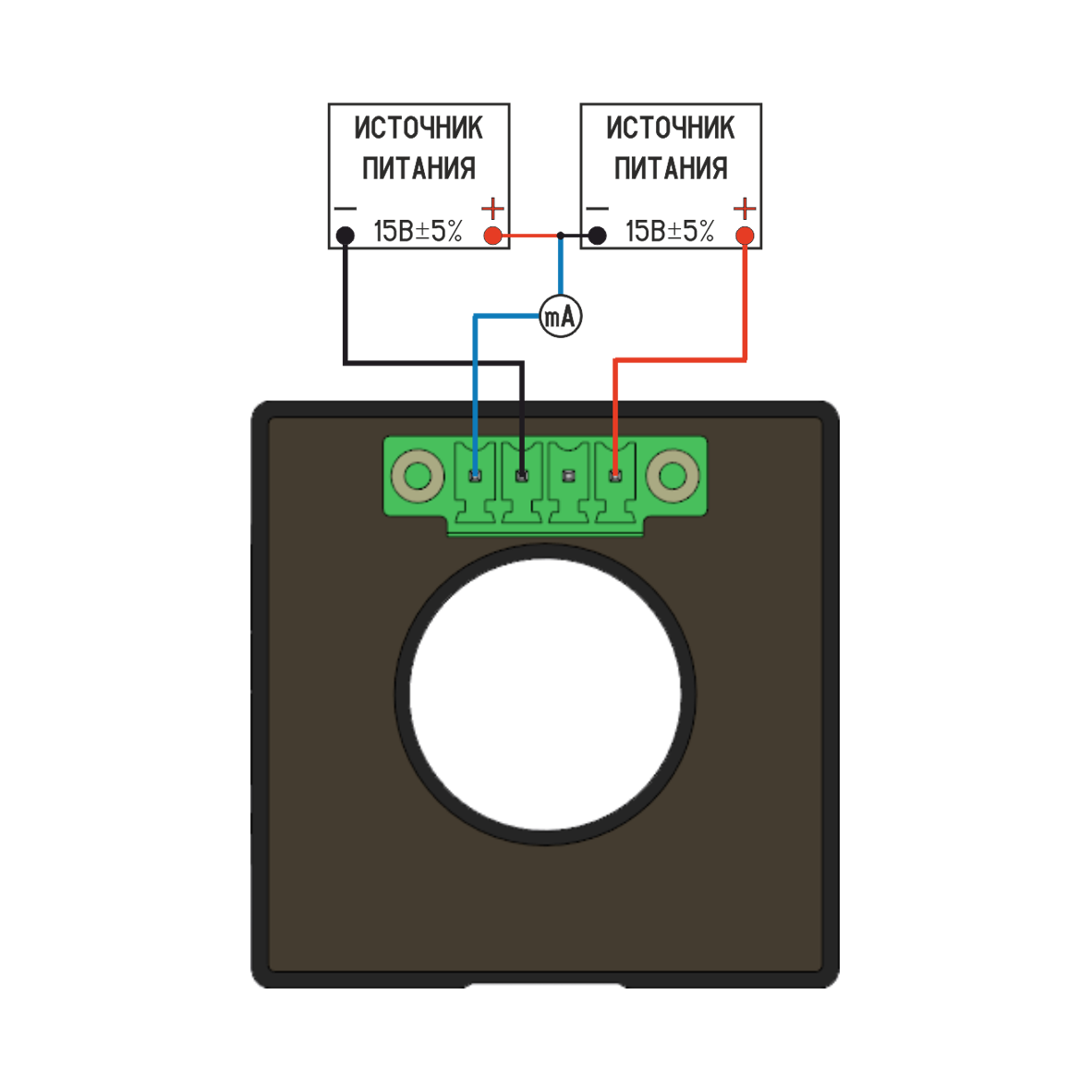

ПИТ-***-УА-Б20

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи ПИТ-УА-Б20 предназначены для работы в составе измерительных и управляющих систем.

Преобразуют силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе.

Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.

В преобразователях используется компенсационная схема преобразования. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине, пропущенной в отверстие магнитопровода. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла. Компенсирующий ток является одновременно выходным током преобразователя.

Основные преимущества:

• сделано в России;
• внесен в Госреестр СИ;
• гальваническая развязка;
• возможность измерения постоянных и переменных токов;
• возможность измерения сигналов сложной формы;
• минимальные габариты и масса;
• минимальное электропотребление;
• возможность монтажа непосредственно на шине;
• магнитопровод не насыщен.

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
**- изготовление датчиков с различными типами электрических разъемов.

Диаметр отверстия под токовую шину, мм: 20

Частота преобразуемой силы тока: 0- 100 кГц

Время установления выходного сигнала: не более 0,00001с

Время установления рабочего режима: не более 60 с

Время нерерывной работы: не ограничено

Сопротивление изоляции в рабочих условия: 5 МОм

Электрическая прочность изоляции: 6 кВ

Время перегрузки по входу, полуторократн: не ограничено

lwh: 44x44x34

Weight: 200g
