ПИТ-***-У-4/20-Б30(-Ш)

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи ПИТ-У-4/20-Б30 предназначены для работы в составе измерительных и управляющих систем.

Преобразователи силы тока измерительные ПИТ‑У-4/20‑Б30 предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.
В преобразователях используется компенсационная схема преобразования.

Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине, пропущенной в отверстие магнитопровода. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла. Компенсирующий ток является одновременно выходным током преобразователя.

В преобразователях со стандартным интерфейсом «токовая петля 4-20 мА» (окончание обозначения 4/20, описанная выше схема обработки сигнала, дополнена детектором истинных среднеквадратических значений (TrueRMS). Сигнал, выделенный схемой получения линейного токового выхода, преобразуется этим детектором в положительное напряжение, значение которого пропорционально истинному среднеквадратичному значению измеряемого тока. Схема передатчика токового интерфейса «токовая петля 4-20 мА», формирует из этого напряжения выходной токовый сигнал, пропорциональный истинному среднеквадратичному значению силы измеряемого тока.

Основные преимущества:

• гальваническая развязка;
• возможность измерения постоянных и переменных токов;
• возможность измерения сигналов сложной формы;
• минимальные электропотребление и масса;
• минимальные габариты;
• магнитопровод не насыщен

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур

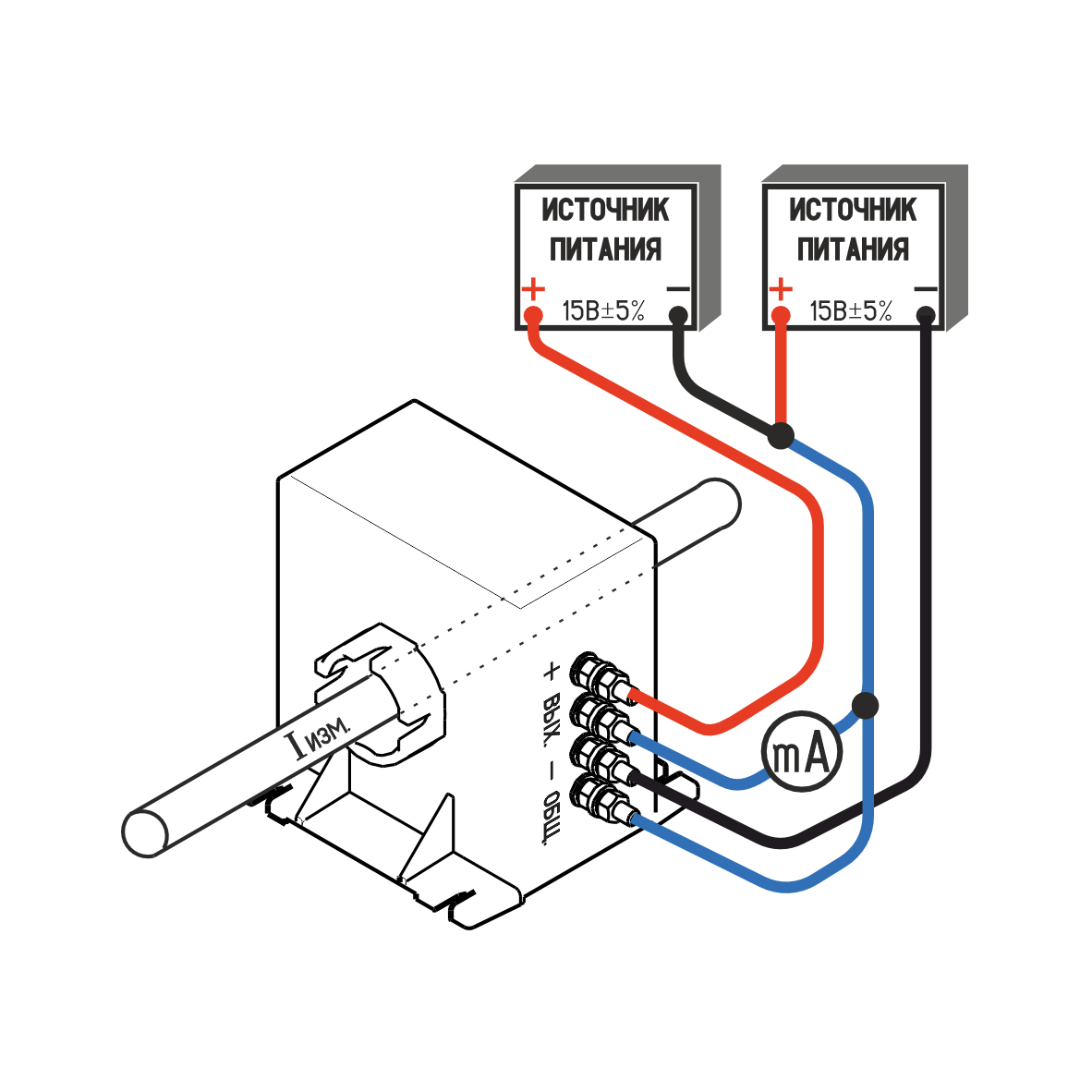

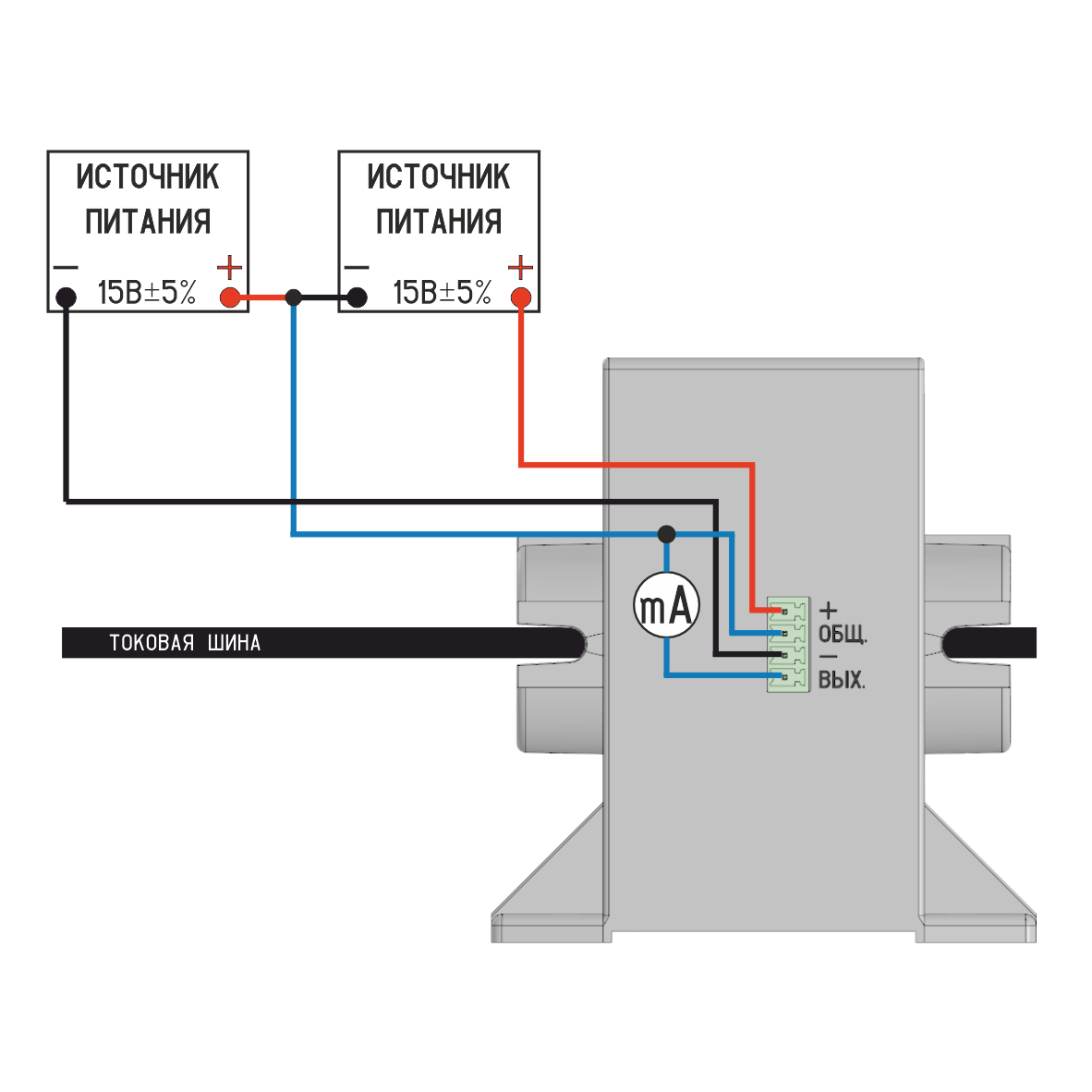

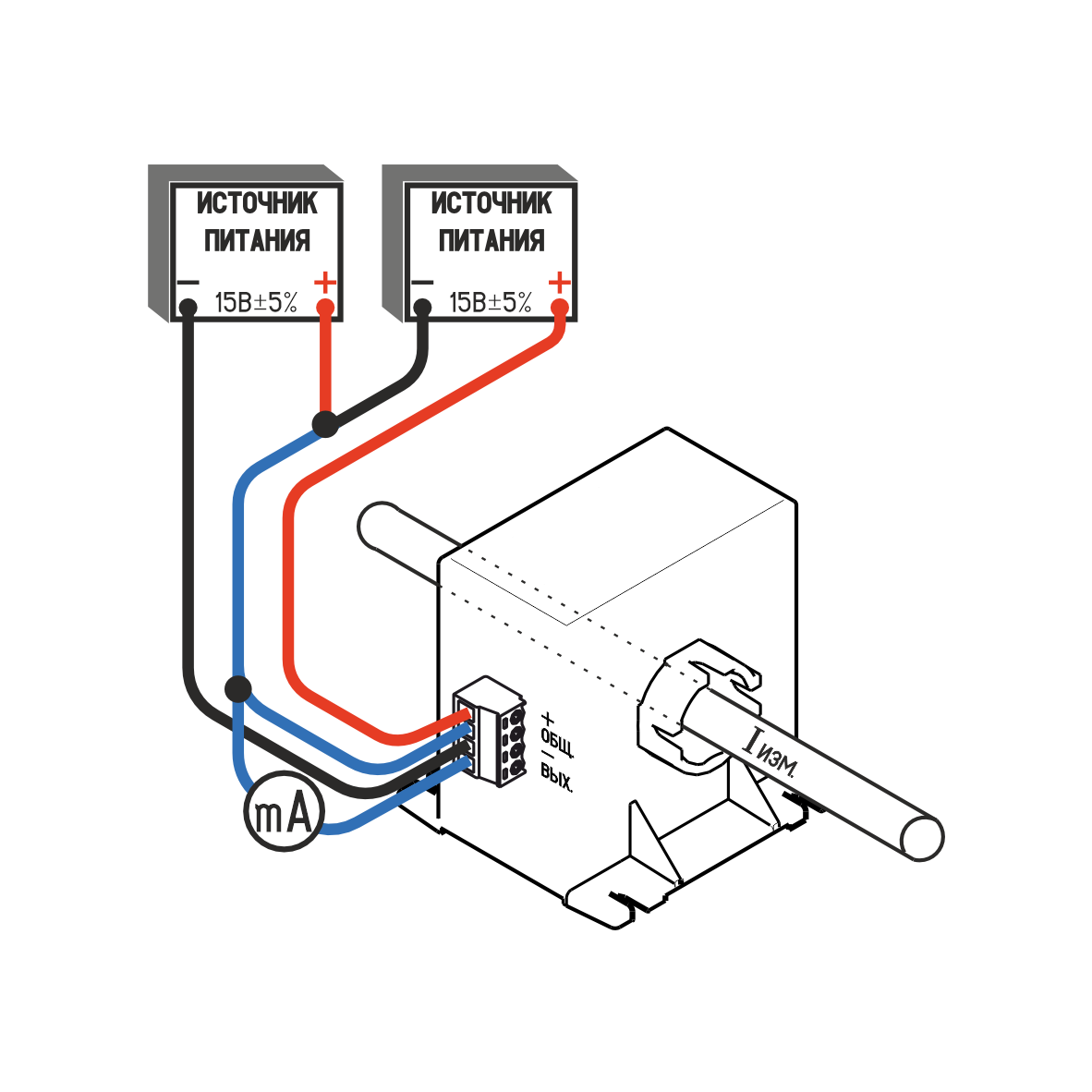

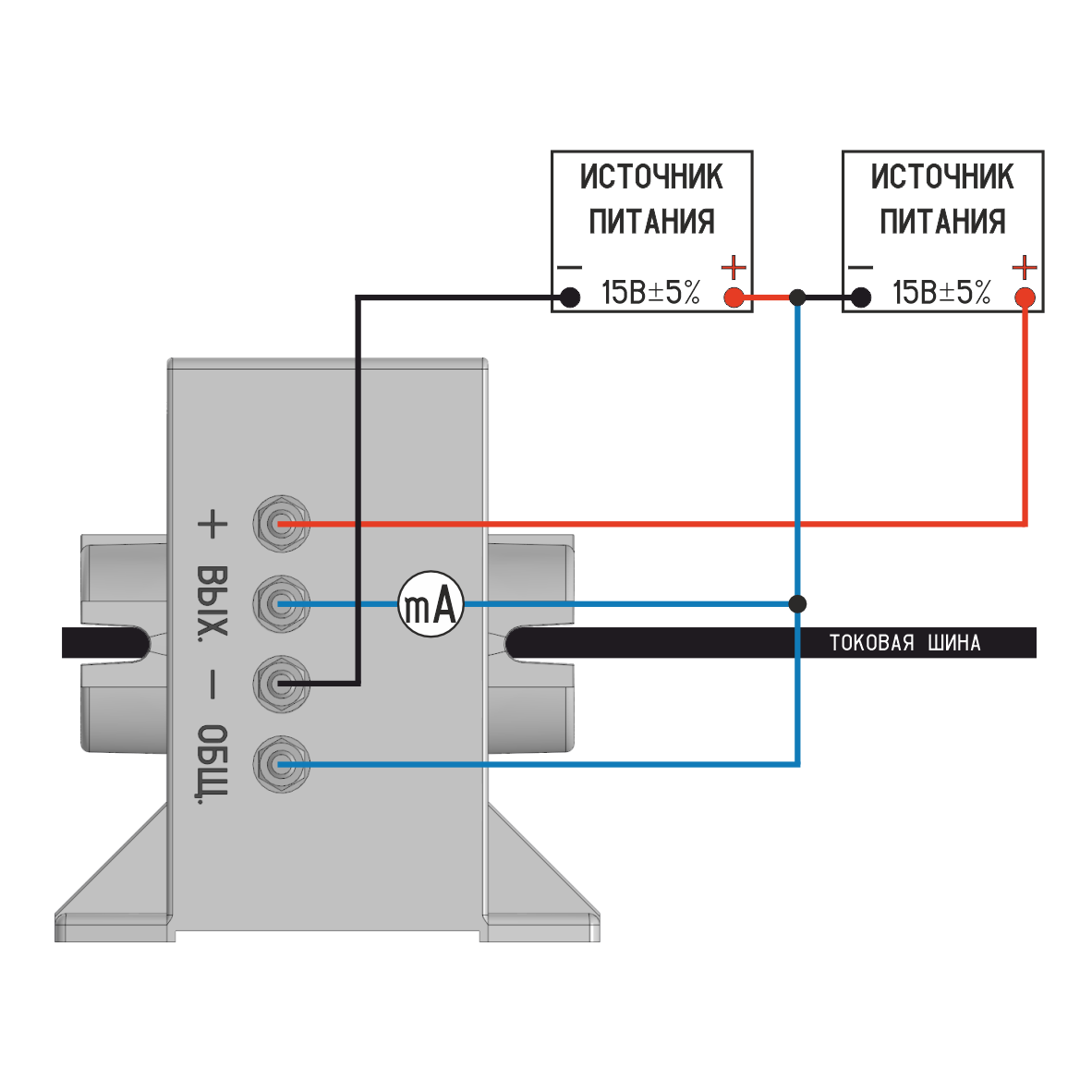

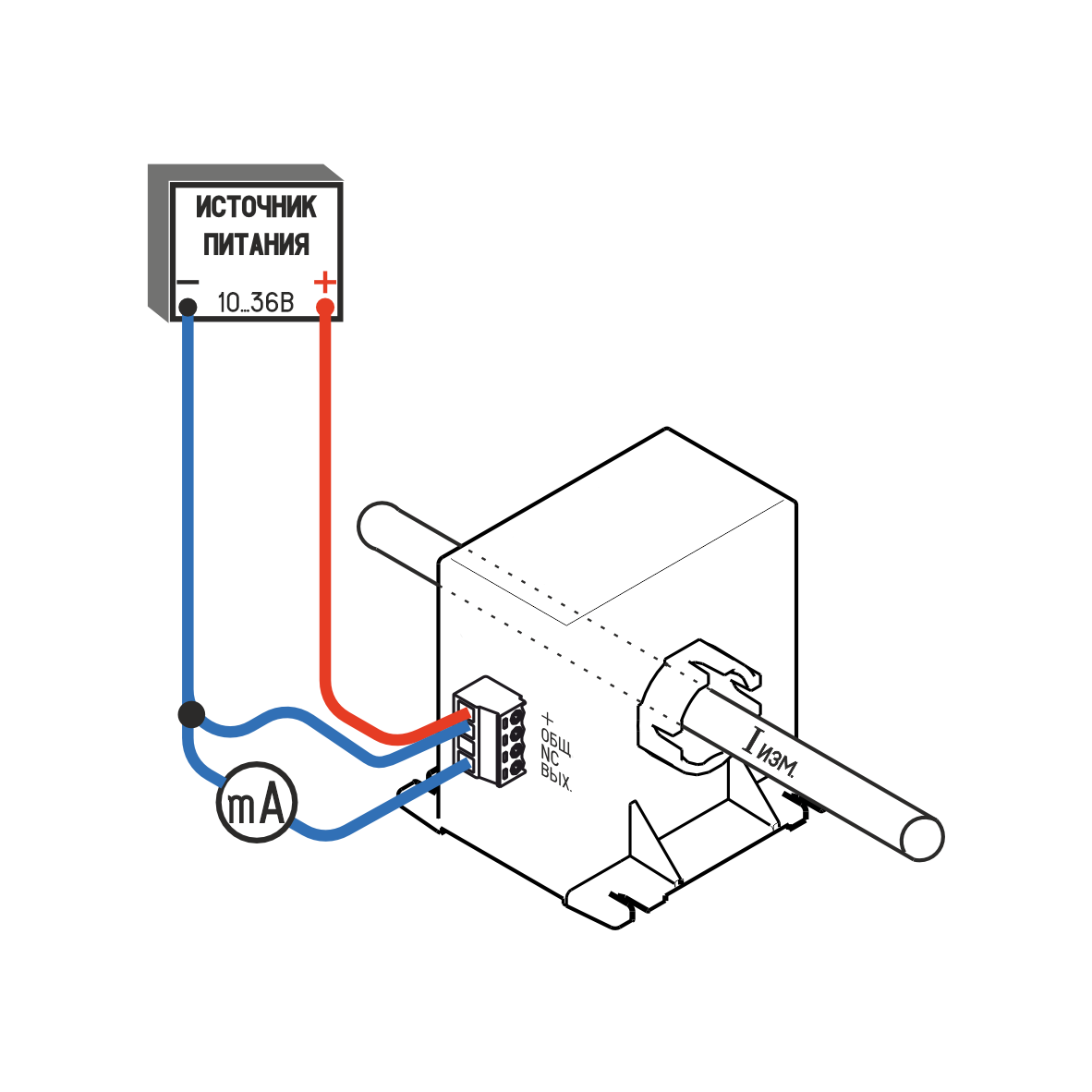

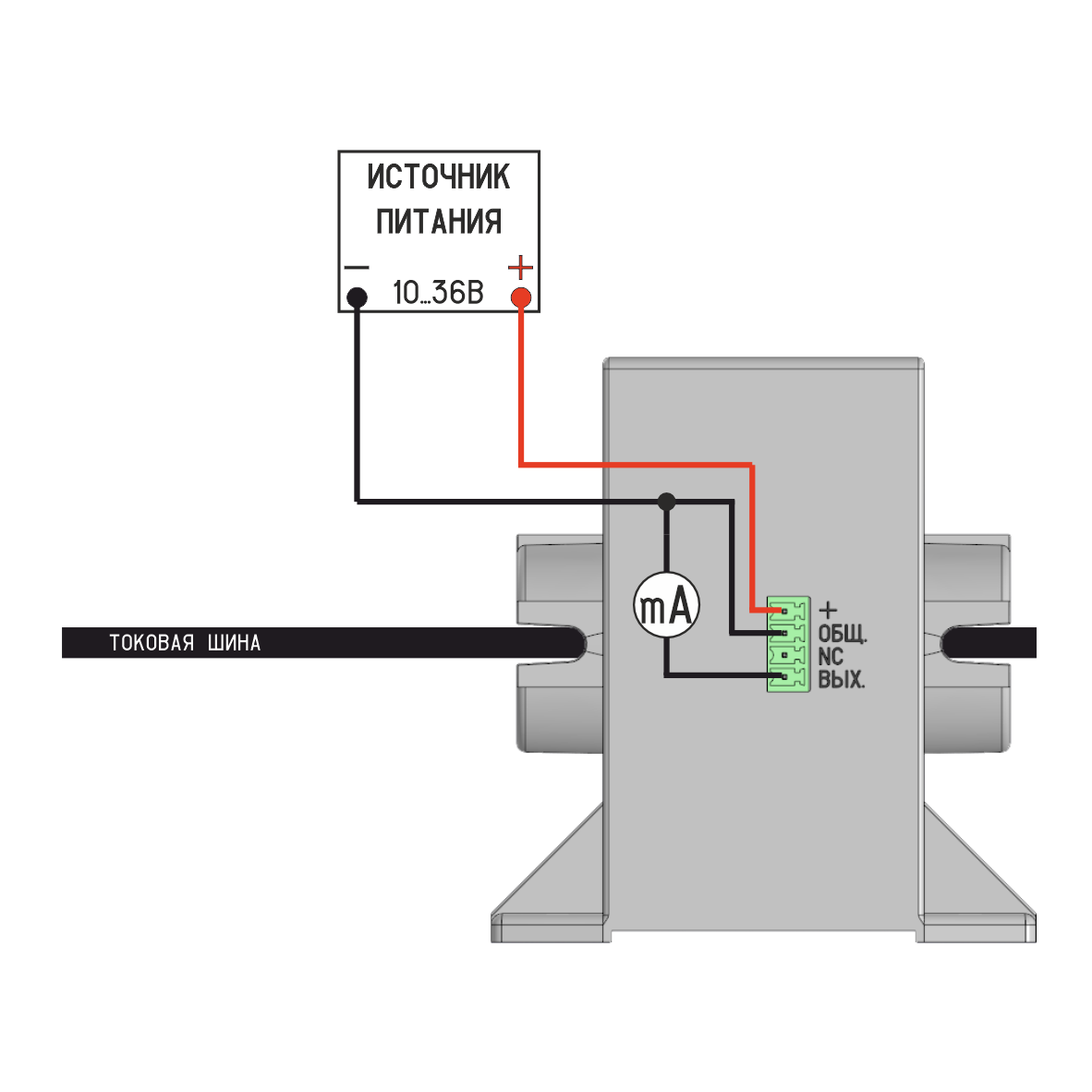

** - изготовление датчиков с однополярным питанием
*** -изготовление датчиков с различными типами электрических разъемов.
