ПИТ-***-УА-Б40(/К-Ш)

Запросить стоимость
Описание
Характеристики
Схема включения
Доставка и оплата

Описание

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи ПИТ-УА-Б40 предназначены для работы в составе измерительных и управляющих систем.

Преобразователи силы тока измерительные ПИТ‑УА-Б40 предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе.
Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.

В преобразователях используется компенсационная схема преобразования. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине, пропущенной в отверстие магнитопровода. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла. Компенсирующий ток является одновременно выходным током преобразователя.

Основные преимущества:
  • гальваническая развязка;
  • возможность измерения постоянных и переменных токов;
  • возможность измерения сигналов сложной формы;
  • минимальные электропотребление и масса;
  • минимальные габариты;
  • магнитопровод не насыщен

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - изготовление датчиков с однополярным питанием;
***- изготовление датчиков с различными типами электрических разъемов;

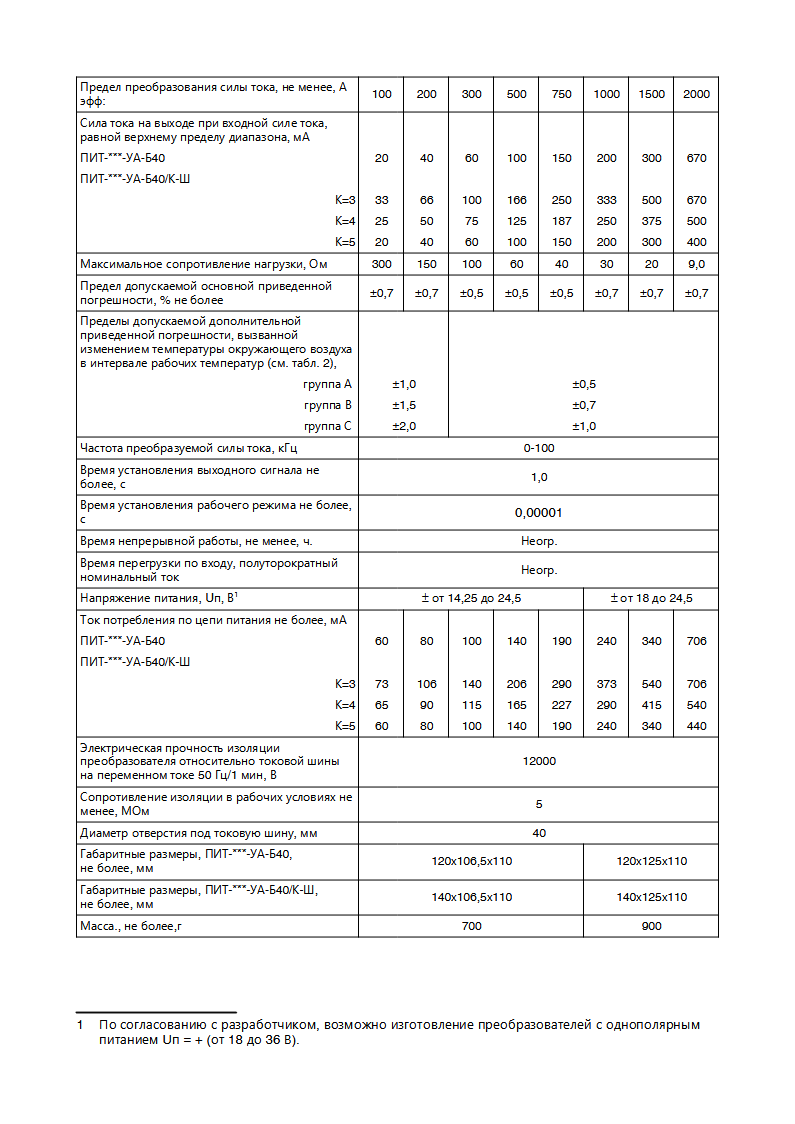

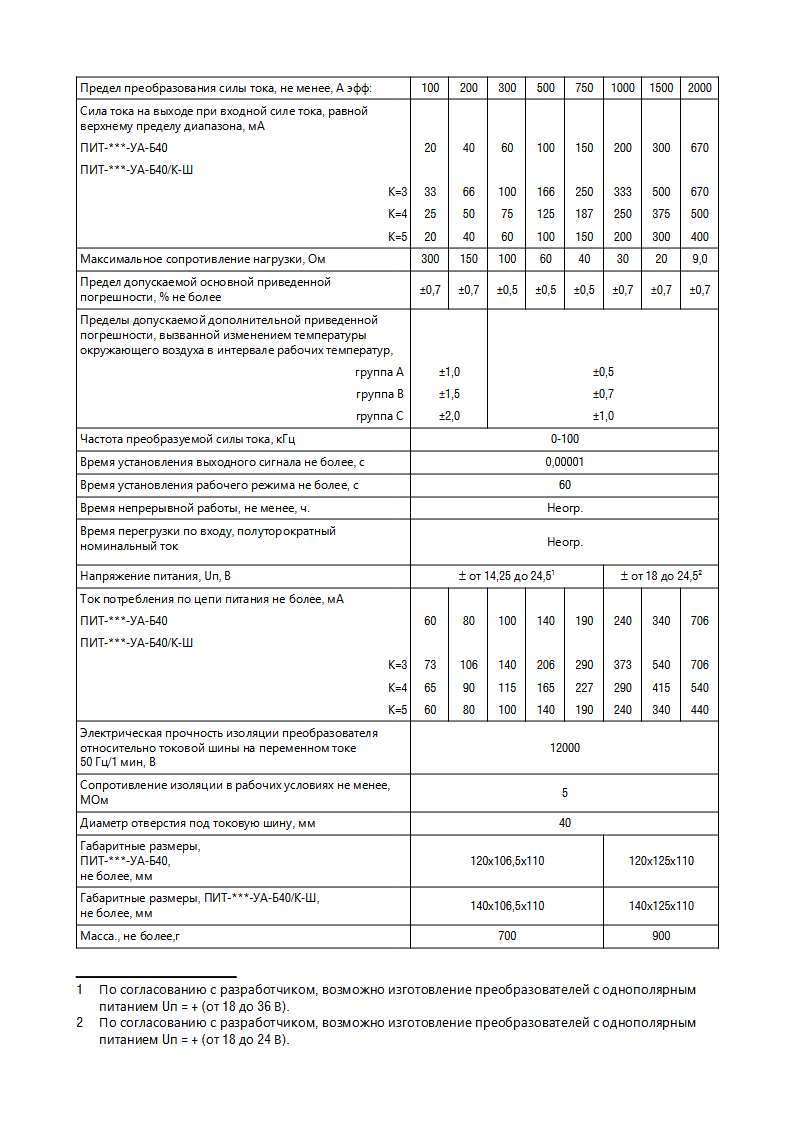

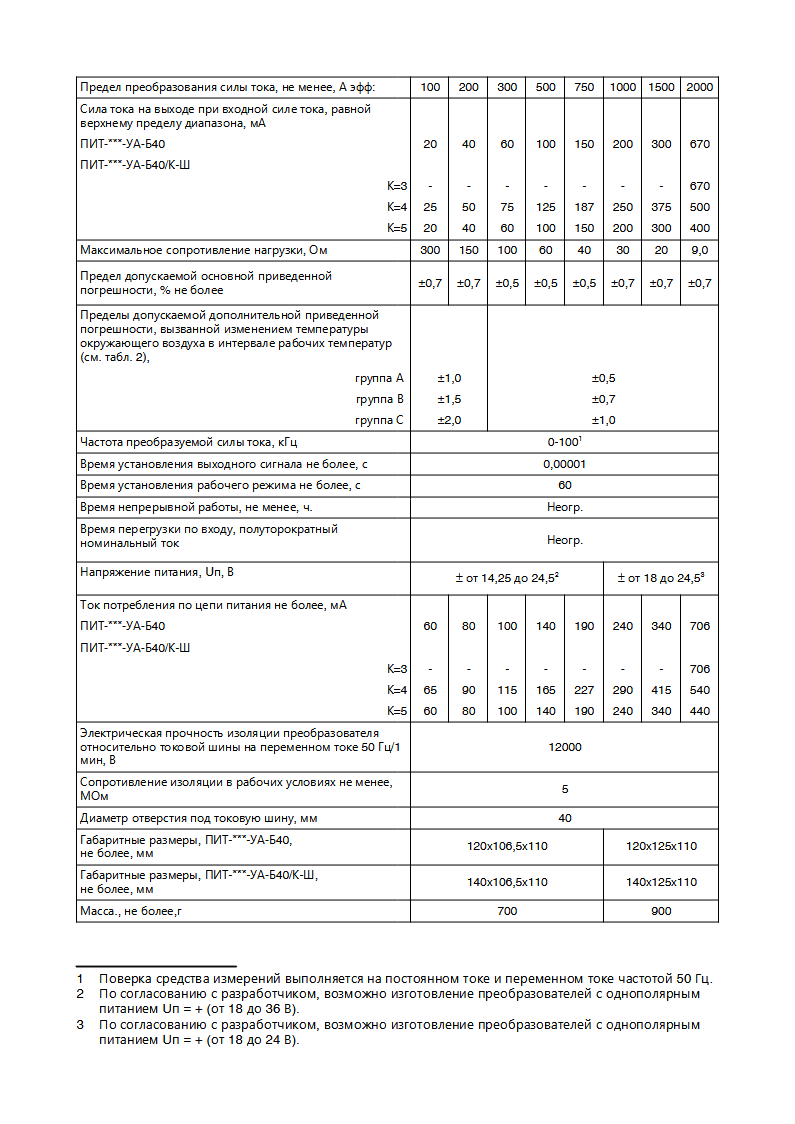

Характеристики

Схема включения

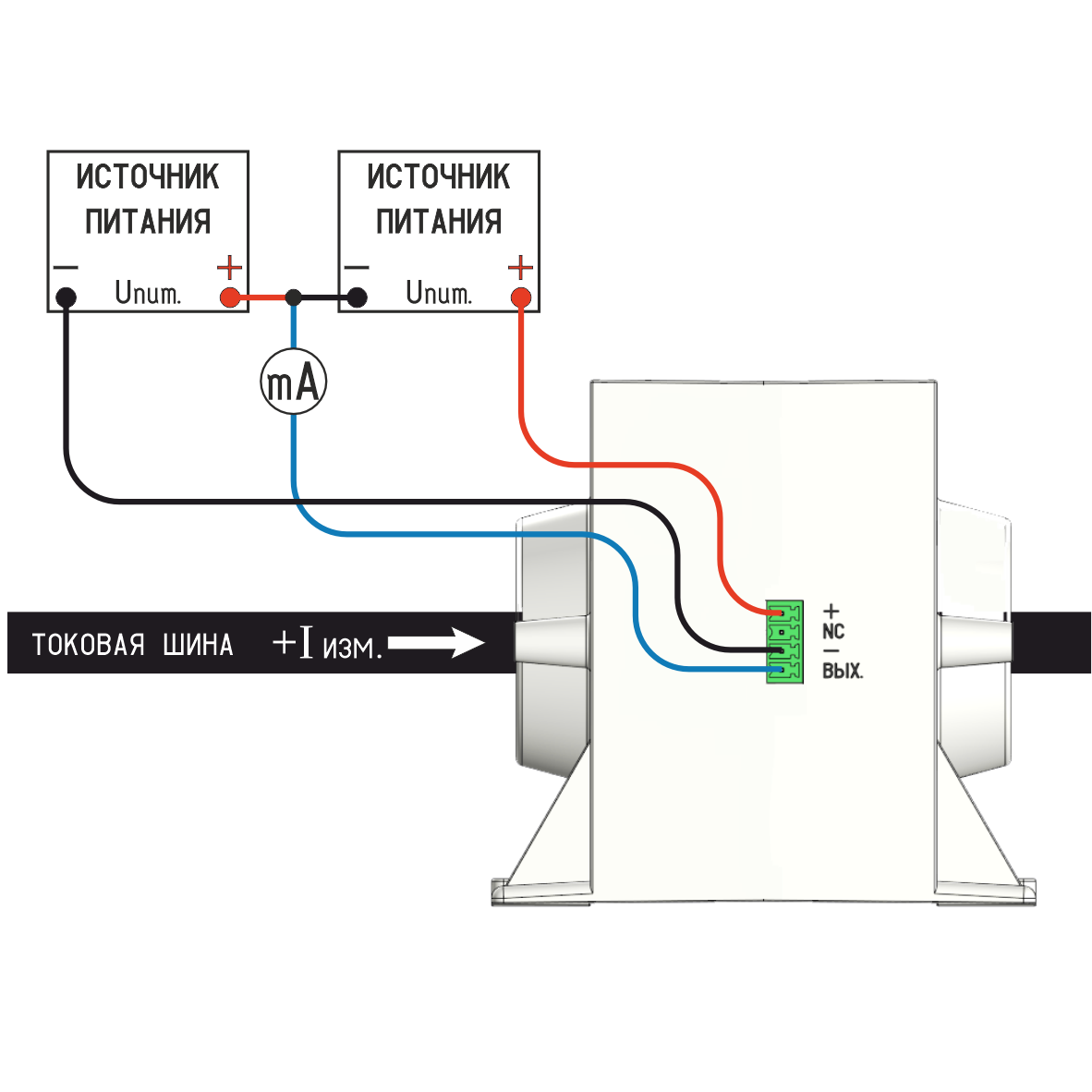

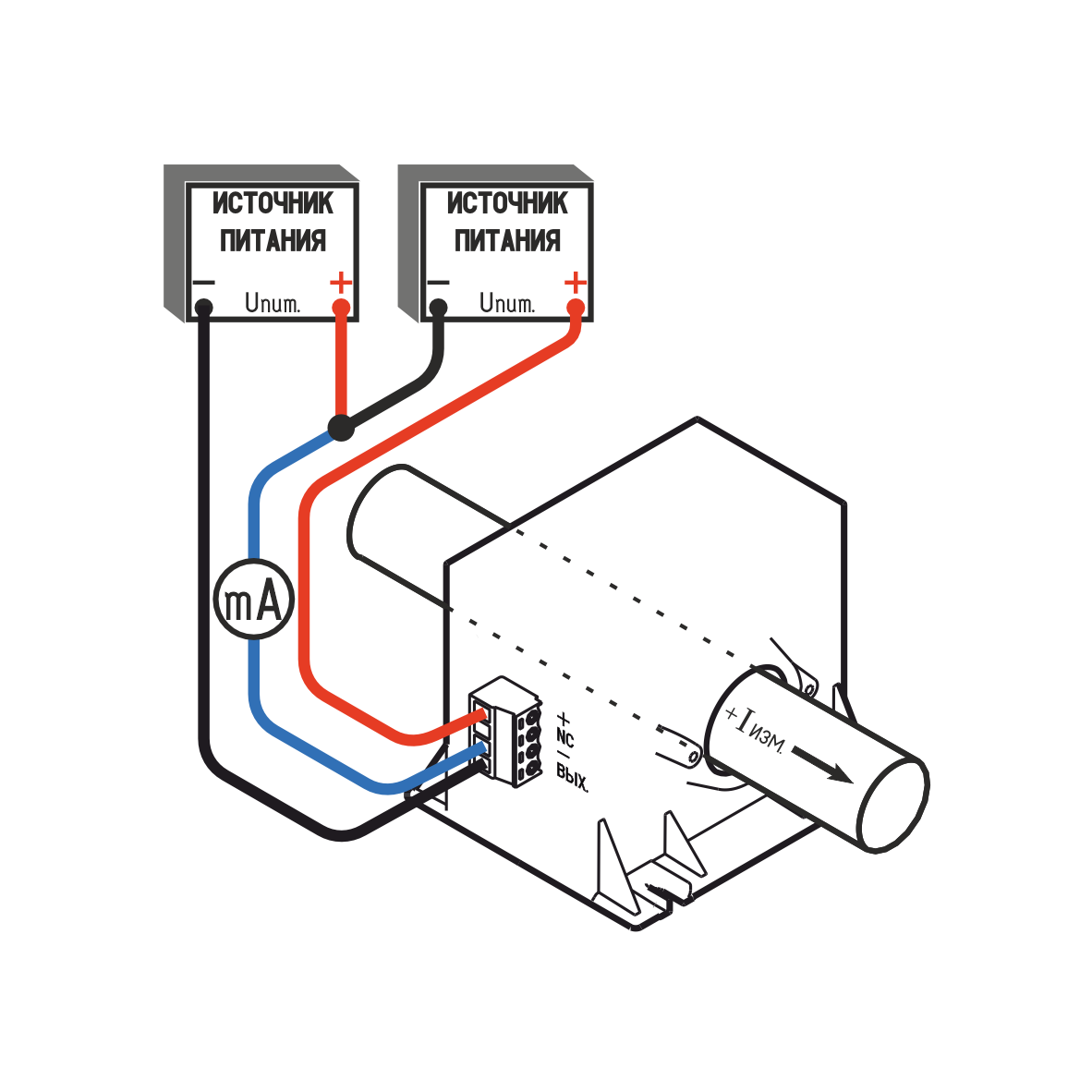

Схема включения преобразователя с двухполярным питанием.

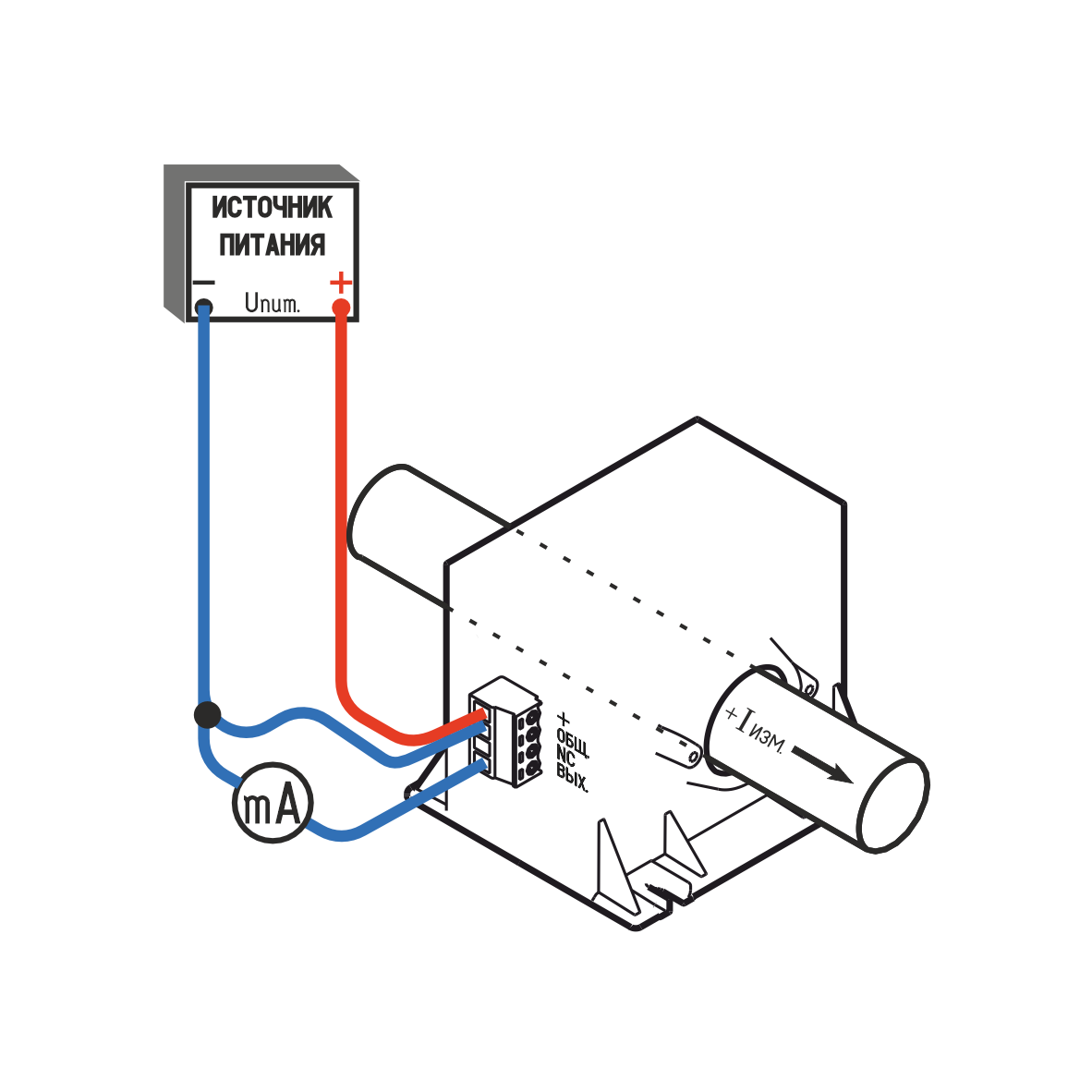

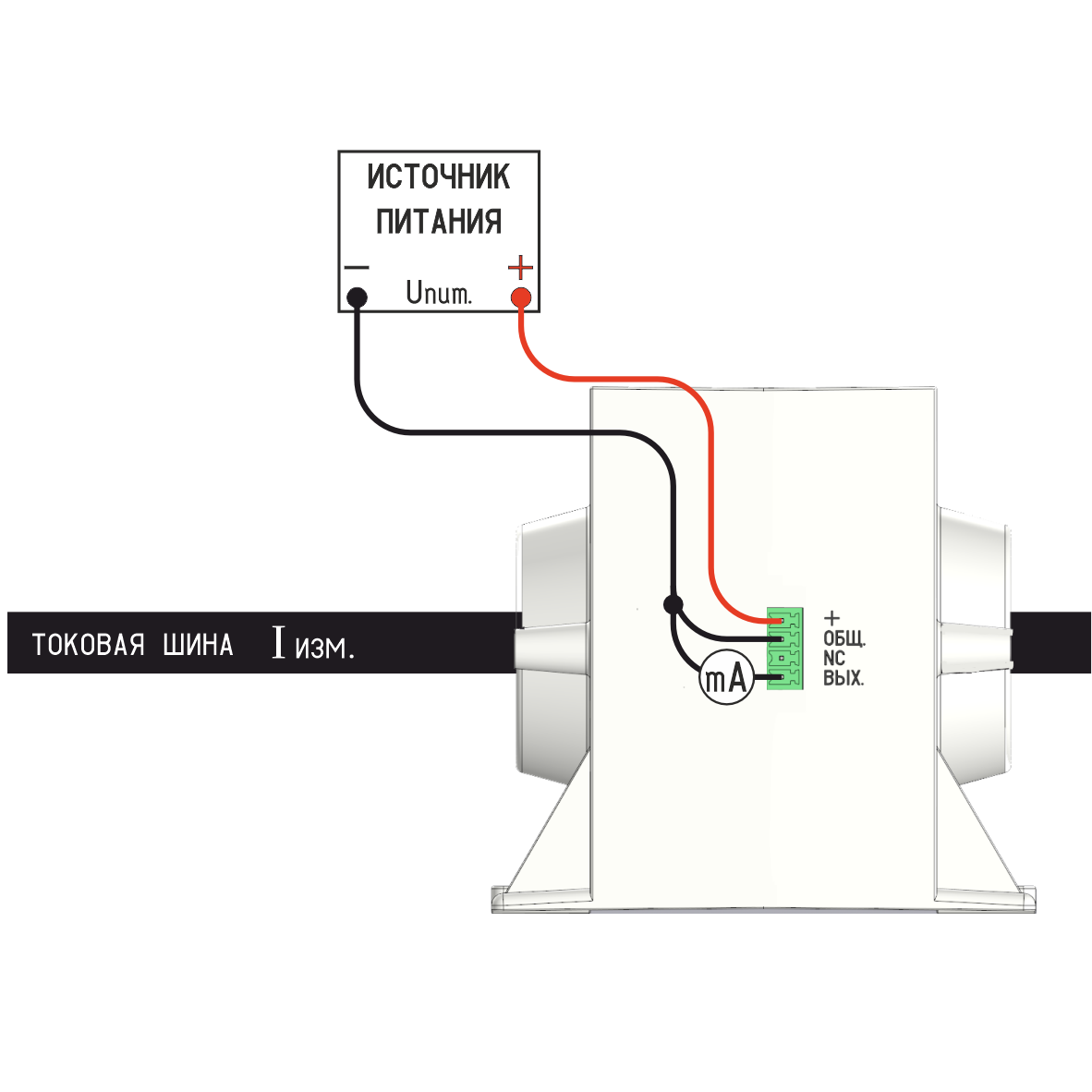

Схема включения преобразователя с однополярным питанием.

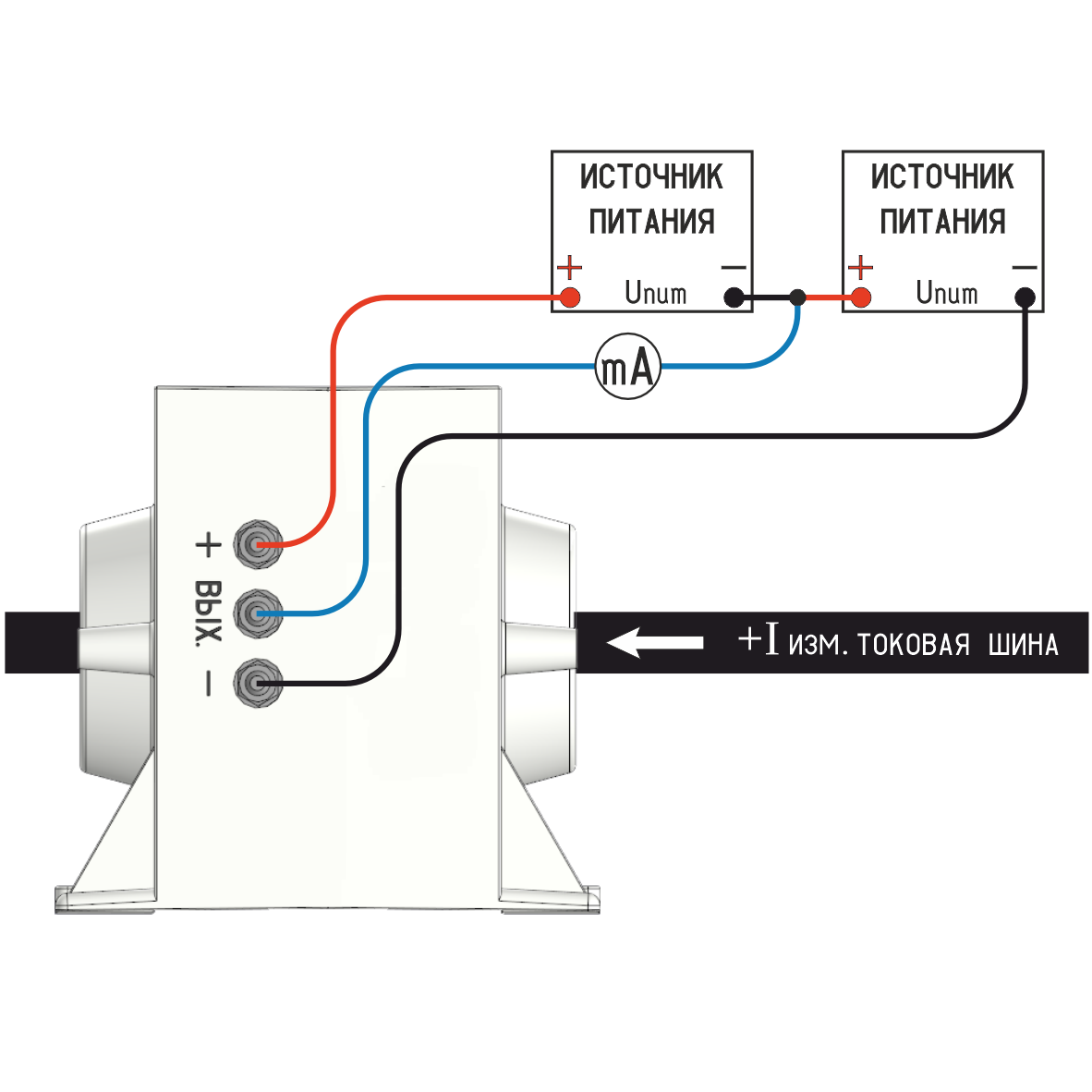

Схема включения преобразователя с двухполярным питанием (Шпильки М5).

Доставка и оплата

Условия поставки:

  • Доставка по РФ и СНГ осуществляется транспортными компаниями за наш счет.
  • Минимальный заказ: 2 шт. (для датчиков тока, напряжения и токовых пробников). Единичные экземпляры возможны при стоимости от 9000 руб./шт.
  • По запросу доступна первичная поверка в Госстандарте РФ (9000 руб.).
  • Цены из прайс-листа могут корректироваться при изменении сроков или условий поставки (по согласованию).

Оплата:

  • Безналичный расчет для юрлиц и ИП.
  • Возможны индивидуальные условия для крупных заказов.

Подробности уточняйте у менеджеров.
