ПИТ-5/30-УА-П

СКАЧАТЬ ДОКУМЕНТАЦИЮ

Преобразователи силы тока измерительные ПИТ-5/30-УА-П предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Ток, протекающий через шину, наводит в магнитопроводе магнитную индукцию. Установленный в зазоре магнитопровода датчик Холла преобразует напряженность магнитного поля в зазоре в пропорциональное напряжение соответствующего знака.

В преобразователях используется компенсационная схема преобразования. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине, пропущенной в отверстие магнитопровода. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла. Компенсирующий ток является одновременно выходным током преобразователя.

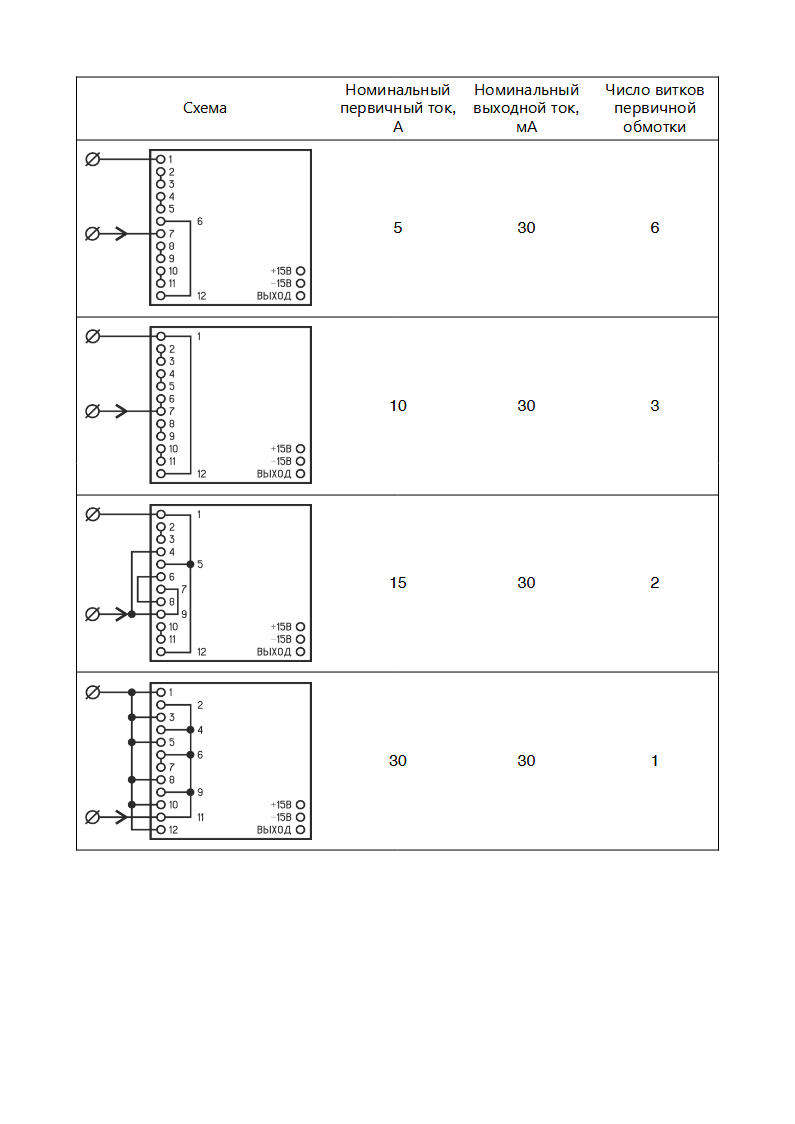

Первичная обмотка датчика содержит 6 витков, выводы которых соединены с клеммой на корпусе датчика. Коммутируя контакты клеммы различными способами, потребитель изменяет значение номинального измеряемого тока в пределах от 5 до 30 А

Основные преимущества:

• сделано в России;
• минимальные габариты и масса;
• возможность изменения пределов измерения тока;
• монтируется на печатную плату.

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур.

Условия поставки:

• Доставка по РФ и СНГ осуществляется транспортными компаниями за наш счет.
• Минимальный заказ: 2 шт. (для датчиков тока, напряжения и токовых пробников). Единичные экземпляры возможны при стоимости от 9000 руб./шт.
• По запросу доступна первичная поверка в Госстандарте РФ (9000 руб.).
• Цены из прайс-листа могут корректироваться при изменении сроков или условий поставки (по согласованию).

Оплата:

• Безналичный расчет для юрлиц и ИП.
• Возможны индивидуальные условия для крупных заказов.

Подробности уточняйте у менеджеров.
